Фрезерная (токарная) оправка BT40-MTB1-45 предназначена для установки инструментов с хвостовиком конуса Морзе №1 (КМ1) в шпиндель с конусом MAS403 (BT40). Крепление обеспечивается резьбовым зажимным болтом, в соответствии с требованиями стандарта DIN 228-1 (вариант B). Болт входит в комплект поставки.
Конструктивные особенности:
- Вылет оправки от базовой плоскости шпинделя — 45 мм;
- Точность центровки (радиальное биение) — не более 0,005 мм;
- Основное применение — установка фрез с конусом Морзе.
В отличие от систем с выбивным пазом («выколоткой»), здесь фиксация инструмента осуществляется не за счёт силы трения alone, а посредством резьбового соединения, что повышает надёжность зажима и предотвращает проворачивание инструмента под нагрузкой.
Дополнительные характеристики:
- AD/B — подача СОЖ возможна как через осевое сквозное отверстие, так и через фланцевые каналы;
- Балансировка выполнена по классу G6.3 при 12 000 об/мин или G2.5 при 25 000 об/мин, что соответствует требованиям высокоскоростного фрезерования.
BT40-MTB1-45 патрон MAS 403 с резьбой для инструмента с конусом Морзе №1 купить в Екатеринбурге по цене
2245,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

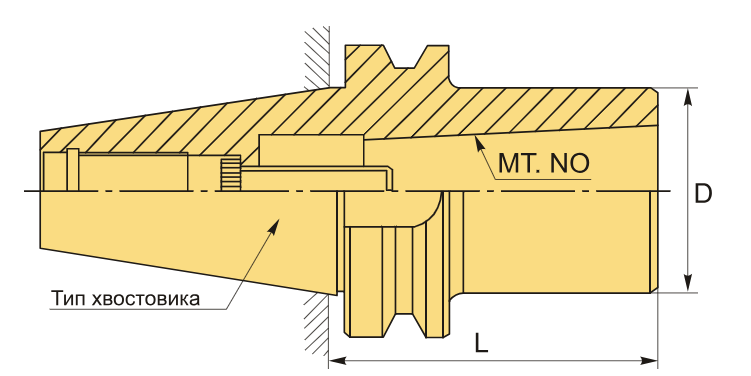

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTB Морзе с резьбой |
| Конус Морзе | MTB1 |
| Назначение | Под Морзе с резьбой |
| Диаметр, D | 25 мм |
| Длина, L | 45 мм |
| Тип хвостовика | BT40 |
| Вес | 1.078 кг |
