Фрезерная оправка BT40–MTA3–75 с выбивным устройством предназначена для установки инструмента с хвостовиком конуса Морзе № 3 (КМ3) в шпиндель с конусом MAS403 BT40. Конструктивная длина вылета — 75 мм, гарантированное радиальное биение — не более 5 мкм (0,005 мм).
Оправка преимущественно применяется для закрепления свёрл и других инструментов с конусом Морзе. Фиксация инструмента осуществляется за счёт заклинивания его лапки внутри корпуса оправки. Для демонтажа используется специальный клиновидный выбивной штифт, который вводится в технологический паз на корпусе и воздействует на лапку инструмента. Штифт поставляется отдельно.
Доступны две модификации по подаче СОЖ:
- Тип AD — подвод охлаждающей жидкости через осевое сквозное отверстие;
- Тип AD/B — подвод СОЖ как через сквозное отверстие, так и через боковые каналы во фланце.
Оправка динамически сбалансирована по классу G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких оборотах и минимизирует вибрации.
BT40-MTA3-75 патрон MAS 403 с выколоткой для инструмента с конусом Морзе №3 купить в Екатеринбурге по цене
2646,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

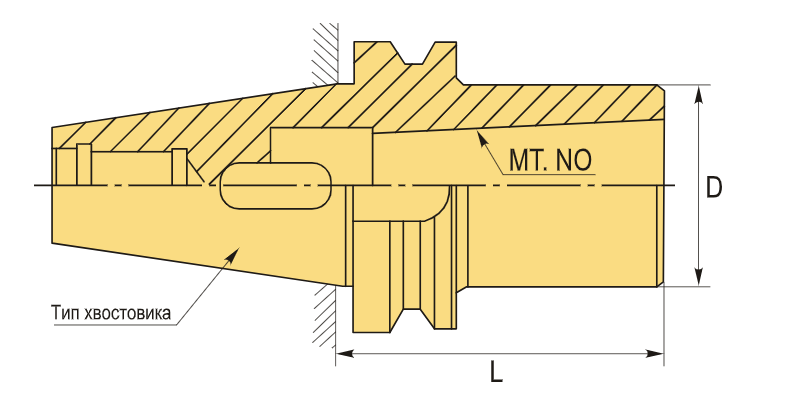

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTA Морзе с лапкой |
| Конус Морзе | MTA3 |
| Назначение | Под Морзе с лапкой |
| Диаметр, D | 40 мм |
| Длина, L | 75 мм |
| Тип хвостовика | BT40 |
| Вес | 1.240 кг |
