Фрезерная оправка BT40–MTA1–50 предназначена для установки инструмента с хвостовиком конуса Морзе № 1 (КМ1). Соответствует стандарту конусности MAS403 (BT40) и оснащена выколоткой для надёжной фиксации инструмента в шпинделе.
- Вылет (расстояние от базовой поверхности шпинделя до торца оправки): 50 мм
- Точность центровки (радиальное биение): не более 0,005 мм
Оправка чаще всего применяется для зажима свёрл и другого инструмента с конусом Морзе № 1.
Механизм крепления и смены инструмента:
Фиксация осуществляется за счёт упругого клинового зажима лапки инструмента. Для демонтажа требуется выбивание штифтом специальной клиновидной формы через технологический паз в корпусе оправки. Примечание: штифт поставляется отдельно.
Варианты исполнения по подаче СОЖ:
- Тип AD — подача охлаждающей жидкости через сквозное осевое отверстие.
- Тип AD/B — подача СОЖ как через осевое отверстие, так и через фланец (боковые каналы).
Балансировка: выполнена по классу G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких скоростях без вибраций.
BT40-MTA1-50 патрон MAS 403 с выколоткой для инструмента с конусом Морзе №1 купить в Екатеринбурге по цене
2646,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

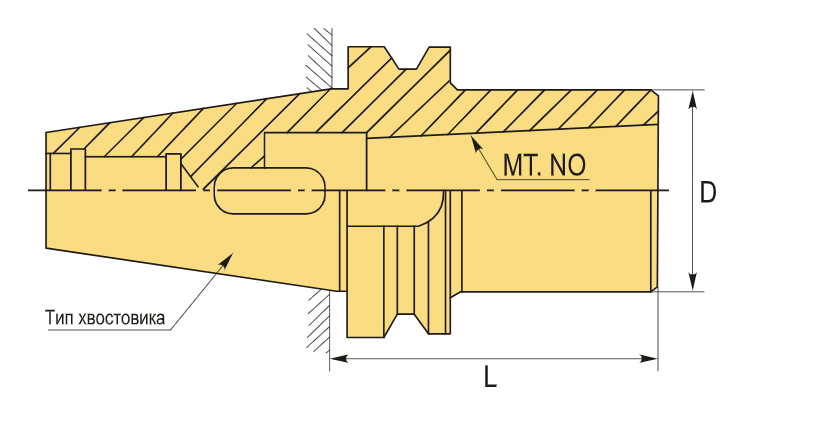

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTA Морзе с лапкой |
| Конус Морзе | MTA1 |
| Назначение | Под Морзе с лапкой |
| Диаметр, D | 25 мм |
| Длина, L | 50 мм |
| Тип хвостовика | BT40 |
| Вес | 1.076 кг |
