Цанговый патрон BT40-ER20M-70 оснащён конусом MAS403 BT и миниатюрной зажимной гайкой, что делает его подходящим для использования на фрезерных станках. Он предназначен для установки цанг типа ER20, соответствующих стандарту DIN 6499, и позволяет надёжно фиксировать режущий инструмент с цилиндрическим хвостовиком — такие как фрезы, свёрла и другие аналогичные инструменты. Патрон имеет вылет 70 мм от шпинделя и обеспечивает высокую точность — радиальное биение не превышает 0,003 мм.
В комплект поставки входит только мини-гайка ER20-M. Цанги ER20, ключ для затяжки и штревель приобретаются отдельно.
Патроны серии BT-ER mini разработаны для точного центрирования и надёжного зажима инструмента, особенно в условиях ограниченного пространства. Конструкция с уменьшенной гайкой (ER mini) применяется для цанг ER08, ER11, ER16 и ER25 и особенно актуальна при обработке с большим вылетом инструмента или при работе с оснасткой малого диаметра, когда важен свободный доступ к зоне резания.
Патрон выполнен в исполнении AD — с возможностью подачи СОЖ через сквозное отверстие. Также доступна модификация AD/B, предусматривающая подачу охлаждающей жидкости как через отверстие, так и через фланец. Балансировка патрона соответствует классу G6.3 при 15 000 об/мин или G2.5 при 25 000 об/мин.
BT40-ER20M-70 цанговый патрон MAS 403 мини купить в Екатеринбурге по цене
3866,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-ERM цанговый мини |
| Вид цанги | ER20 |
| Назначение | Цанговый |

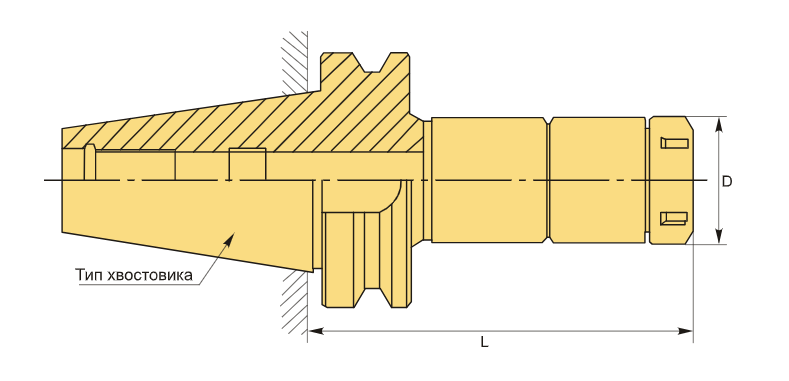

| Диаметр, D | 28 мм |
| Длина, L | 70 мм |
| Тип хвостовика | BT40 |
| Диапазон зажима | 1-13 мм |
| Вес | 1.208 кг |
