Цанговый патрон BT40-ER20M-100 оснащён конусом MAS403 BT и мини-зажимной гайкой, предназначен для установки на фрезерные станки. Он совместим с цангами типа ER20 по стандарту DIN 6499 и обеспечивает надёжную фиксацию режущего инструмента с цилиндрическим хвостовиком — таких как фрезы, свёрла и другие аналогичные инструменты. Мини-гайка имеет обозначение ER20-M. Длина вылета от торца шпинделя составляет 100 мм, а точность центровки (радиальное биение) не превышает 0,003 мм.
В комплект поставки патрона BT40-ER20M-100 входит только зажимная гайка ER20-M. Цанги ER20, ключ для затяжки и штревель приобретаются отдельно.
Патроны серии BT-ER mini разработаны для точного центрирования и надёжного крепления инструмента, особенно в условиях ограниченного пространства у зоны резания, при работе с удлинённым вылетом или при использовании инструмента малого диаметра. Для улучшения доступа к обрабатываемой зоне патроны под цанги ER08, ER11, ER16 и ER25 оснащаются уменьшенными по диаметру зажимными гайками — так называемыми «mini»-гайками.
Конструкция патрона выполнена по форме AD, что позволяет подавать СОЖ через сквозное отверстие в корпусе. Патрон сбалансирован по классу G6.3 при частоте вращения до 15 000 об/мин.
BT40-ER20M-100 (AD G6.3) цанговый патрон мини MAS403 BT BRIGHT-TOOLS купить в Екатеринбурге по цене
3791,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

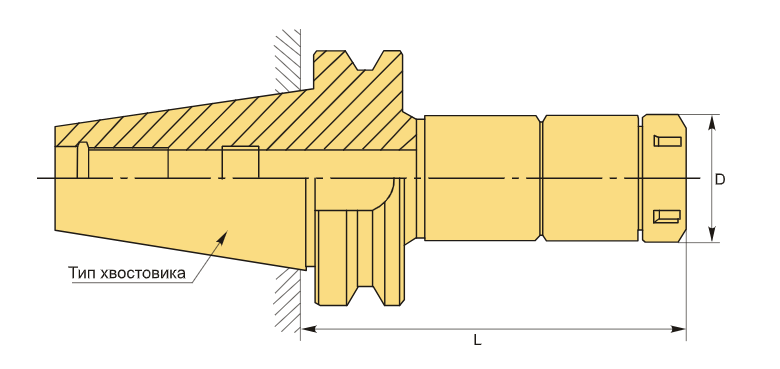

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-ERM цанговый мини |
| Вид цанги | ER20 |
| Назначение | Цанговый |
| Диаметр, D | 28 мм |
| Длина, L | 100 мм |
| Тип хвостовика | BT40 |
| Диапазон зажима | 1-13 мм |
| Вес | 1.226 кг |
