Цанговый патрон BT40-ER20-70 с конусом MAS403 BT предназначен для установки на фрезерные станки. Он выполнен под цанги типа ER20 согласно стандарту DIN 6499 и обеспечивает надёжную фиксацию режущего инструмента с цилиндрическим хвостовиком — таких как фрезы, свёрла и другие аналогичные инструменты. Длина вылета от торца шпинделя составляет 70 мм, а точность центровки (радиальное биение) не превышает 0,008 мм.
В комплект поставки патрона BT40-ER20-70 входят: зажимная гайка для цанг ER20-A, ключ для затяжки и сами цанги ER20. Штревель (стяжной болт) приобретается отдельно.
Патроны серии BT-ER обеспечивают высокоточное центрирование и надёжную фиксацию инструмента во время обработки.
Конструктивно патрон может быть выполнен в двух вариантах подачи СОЖ:
— Форма AD — подача охлаждающей жидкости осуществляется через сквозное отверстие в корпусе патрона;
— Форма AD/B — подача СОЖ возможна как через сквозное отверстие, так и через отверстия во фланце.
BT40-ER20-70 12PCS Патрон с набором цанг 12 шт (d2-13 мм) купить в Екатеринбурге по цене
7024,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

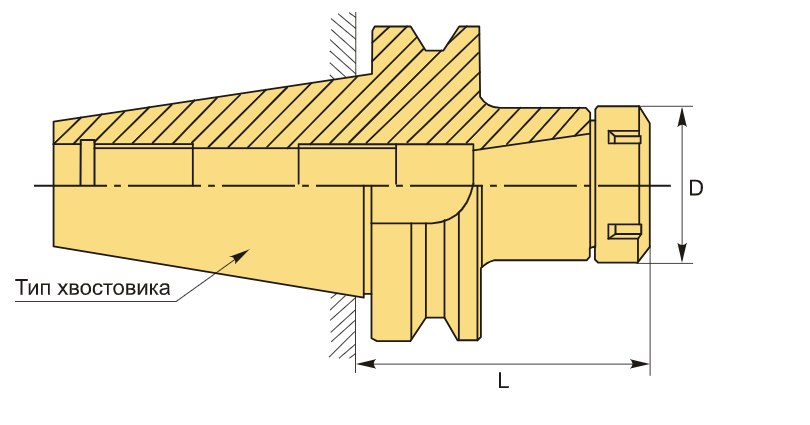

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-ER цанговый |
| Вид цанги | ER20 |
| Назначение | Цанговый |
| Диаметр, D | 34 мм |
| Длина, L | 70 мм |
| Тип хвостовика | BT40 |
| Диапазон зажима | 2-13 мм |
| Вес | 2.194 кг |
