Цанговый патрон BT40-ER16M-70 оснащён конусом MAS403 BT и миниатюрной зажимной гайкой, что делает его подходящим для фрезерных станков. Он предназначен для установки цанг типа ER16 согласно стандарту DIN 6499 и обеспечивает надёжную фиксацию режущего инструмента с цилиндрическим хвостовиком — таких как фрезы, свёрла и другие аналогичные инструменты. Патрон имеет вылет 70 мм от торца шпинделя и отличается высокой точностью — радиальное биение не превышает 0,003 мм.
В комплект поставки входит только мини-гайка ER16-M. Цанги ER16, ключ для затяжки и штревель приобретаются отдельно.
Патроны серии BT-ER mini разработаны для точного центрирования и надёжного крепления инструмента малого диаметра, особенно в условиях ограниченного пространства у зоны резания или при работе с увеличенным вылетом. Для улучшения доступа к обрабатываемой области патроны под цанги ER08, ER11, ER16 и ER25 оснащаются уменьшенными по диаметру зажимными гайками — так называемыми «mini»-гайками.
Исполнение патрона AD предусматривает подачу СОЖ через центральное сквозное отверстие, а вариант AD/B дополнительно позволяет подавать охлаждающую жидкость через фланец. Патрон сбалансирован на класс G6.3 при 15 000 об/мин или на класс G2.5 при 25 000 об/мин.
BT40-ER16M-70 цанговый патрон MAS 403 мини купить в Екатеринбурге по цене
3127,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-ERM цанговый мини |
| Вид цанги | ER16 |
| Назначение | Цанговый |

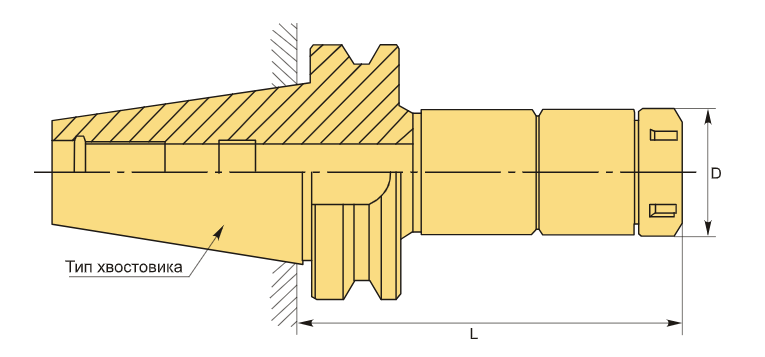

| Диаметр, D | 22 мм |
| Длина, L | 70 мм |
| Тип хвостовика | BT40 |
| Диапазон зажима | 1-10 мм |
| Вес | 1.074 кг |
