BT40-ER16M-100 цанговый патрон MAS 403 мини

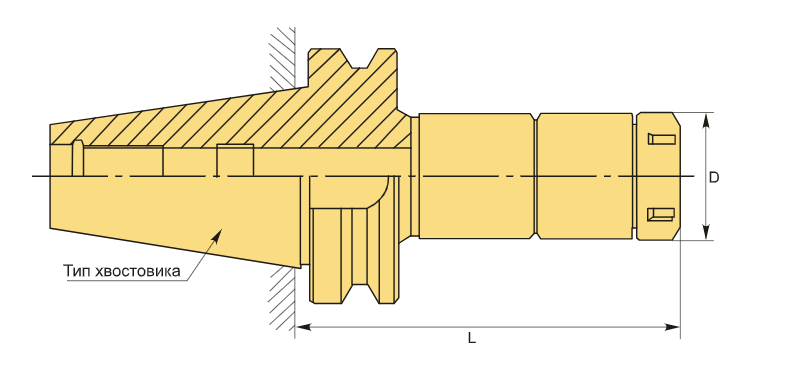

Цанговый патрон BT40-ER16M-100 выполнен с конусом MAS403 BT и оснащён миниатюрной зажимной гайкой, что делает его подходящим для фрезерных станков с ограниченным пространством в рабочей зоне. Оправка предназначена для установки цанг ER16 по стандарту DIN 6499 и обеспечивает надёжную фиксацию режущего инструмента с цилиндрическим хвостовиком — таких как фрезы, свёрла и другие аналогичные инструменты. Мини-гайка имеет маркировку ER16-M. Длина вылета от торца шпинделя составляет 100 мм, а точность центровки (радиальное биение) не превышает 0,003 мм.

В комплект поставки патрона BT40-ER16M-100 входит только зажимная гайка ER16-M. Цанги ER16, ключ для затяжки и штревель приобретаются отдельно.

Патроны серии BT-ER mini разработаны для точного центрирования и надёжного зажима инструмента малого диаметра, особенно в условиях ограниченного доступа к зоне обработки или при необходимости увеличенного вылета инструмента. Для улучшения манёвренности и удобства работы цанговые патроны ER08, ER11, ER16 и ER25 в исполнении «mini» оснащаются уменьшенными по диаметру зажимными гайками.

Исполнение патрона AD предусматривает подачу СОЖ через сквозное отверстие в корпусе. Вариант AD/B дополнительно позволяет подавать СОЖ через фланец. Патрон сбалансирован до класса G6.3 при 15 000 об/мин или до G2.5 при 25 000 об/мин.

BT40-ER16M-100 цанговый патрон MAS 403 мини купить в Екатеринбурге по цене 3127,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
