Цанговый патрон BT40-ER16-70 с конусом MAS403 BT предназначен для установки на фрезерные станки. Он оснащён оправкой под цанги типа ER16, соответствующие стандарту DIN 6499, и используется для надёжного зажима режущего инструмента с цилиндрическим хвостовиком — таких как фрезы, свёрла и другие аналогичные инструменты. Длина вылета от торца шпинделя составляет 70 мм, а точность центровки обеспечивается минимальным радиальным биением — не более 0,008 мм.

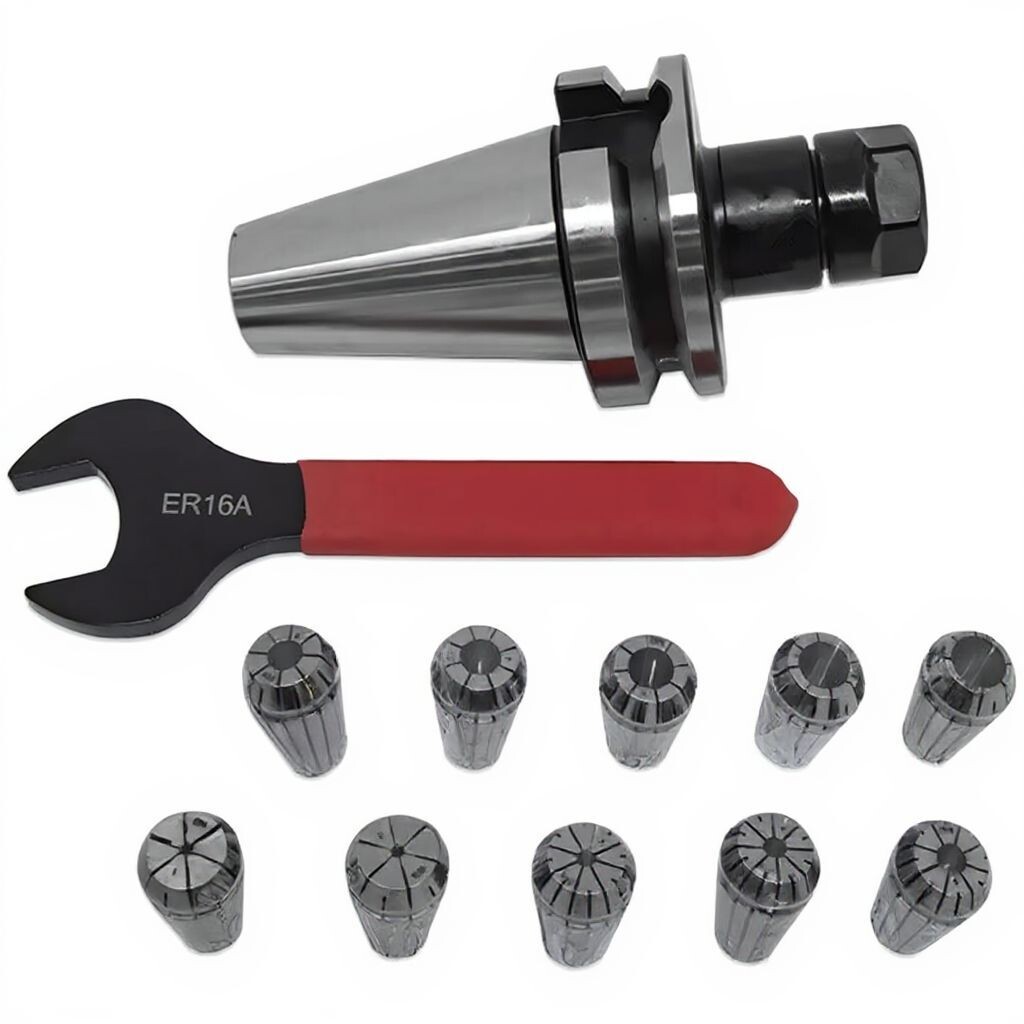

В комплект поставки патрона BT40-ER16-70 входят: зажимная гайка для цанг ER16-A, специальный ключ и сами цанги ER16. Штревель (шомпол) в комплект не входит и приобретается отдельно.
Патроны серии BT-ER обеспечивают высокоточное центрирование и надёжную фиксацию инструмента во время обработки.
В зависимости от исполнения, патрон может иметь следующие варианты подачи СОЖ:
- Форма AD — подача охлаждающей жидкости через сквозное отверстие в корпусе патрона;
- Форма AD/B — подача СОЖ как через сквозное отверстие, так и через фланец.
BT40-ER16-70 10PCS Патрон с набором цанг 10 шт (d1-10 мм) купить в Екатеринбурге по цене
7900,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

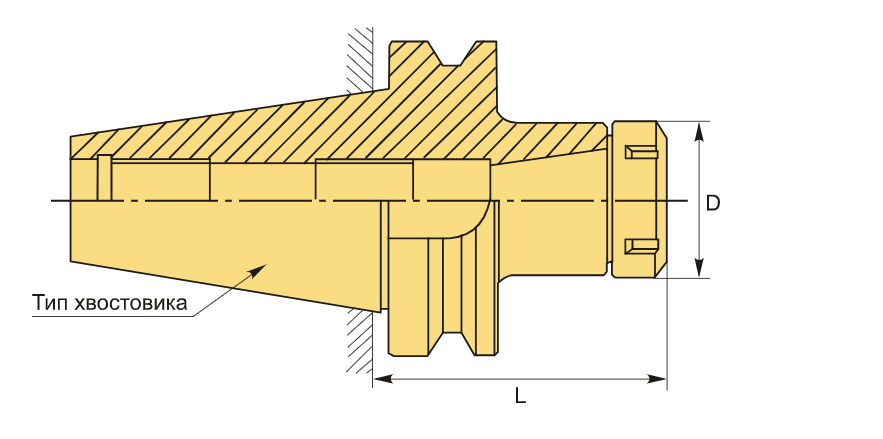

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-ER цанговый |
| Вид цанги | ER16 |
| Назначение | Цанговый |
| Диаметр, D | 28 мм |
| Длина, L | 70 мм |
| Тип хвостовика | BT40 |
| Диапазон зажима | 1-10 мм |
| Вес | 1.892 кг |
