Цанговый патрон BT40-ER16-100 с конусом MAS403 BT предназначен для использования на фрезерных станках. Он оснащён оправкой под цанги типа ER16, соответствующие стандарту DIN 6499, и обеспечивает надёжную фиксацию режущего инструмента с цилиндрическим хвостовиком — таких как фрезы, свёрла и другие аналогичные инструменты. Длина вылета от шпинделя составляет 100 мм, а точность центровки (радиальное биение) не превышает 0,008 мм.

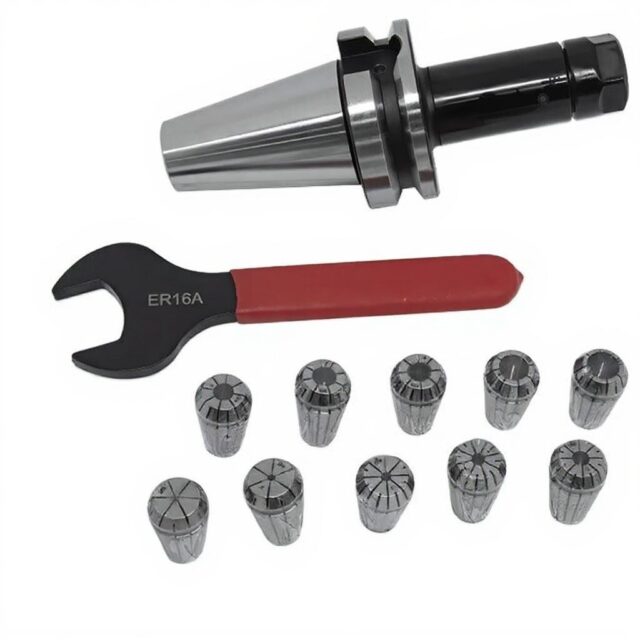

В комплект поставки патрона BT40-ER16-100 входят: зажимная гайка для цанг ER16-A, ключ для затяжки и сами цанги ER16. Штревель (шомпол) в комплект не входит и приобретается отдельно.
Патроны серии BT-ER обеспечивают высокоточное центрирование и надёжную фиксацию инструмента в процессе обработки.
Конструктивно патрон может быть выполнен в двух вариантах подачи СОЖ:
— Форма AD — подача охлаждающей жидкости осуществляется через сквозное отверстие в корпусе патрона;
— Форма AD/B — подача СОЖ возможна как через сквозное отверстие, так и через фланец.
BT40-ER16-100 10PCS Патрон с набором цанг 10 шт (d1-10 мм) купить в Екатеринбурге по цене
7900,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-ER цанговый |
| Вид цанги | ER16 |
| Назначение | Цанговый |
| Диаметр, D | 28 мм |
| Длина, L | 100 мм |
| Тип хвостовика | BT40 |
| Диапазон зажима | 1-10 мм |
| Вес | 2.008 кг |
