BT30-SL20-63 патрон MAS 403 Weldon

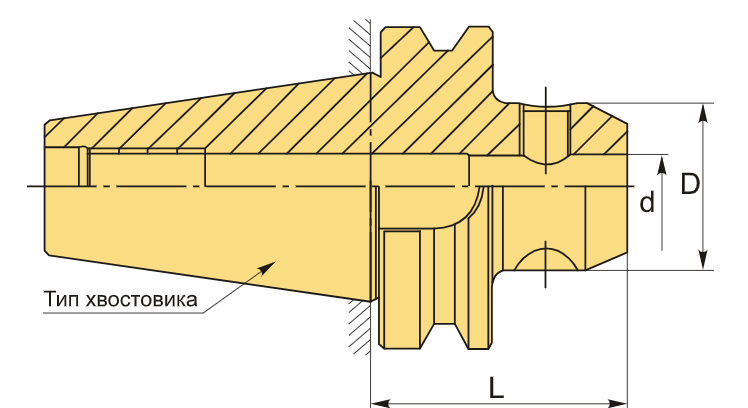

Фрезерный патрон Weldon BT30-SL20-63 оснащён конусом MAS403 BT30 и предназначен для надёжного крепления фрез и другого инструмента с цилиндрическим хвостовиком, имеющим продольную лыску (тип DIN 1835-B и DIN 6535-HB). Посадочное отверстие — Ø20 мм. Зажим инструмента осуществляется одним центральным винтом, который упирается в лыску, обеспечивая точную фиксацию и предотвращая проворачивание. Вылет от базовой поверхности шпинделя составляет 63 мм, радиальное биение — не более 5 мкм (0,005 мм).

Патроны серии BT-SL Weldon обеспечивают высокую точность центрирования и прочное удержание инструмента благодаря специальной конструкции: винты зажима (с шестигранной головкой) воздействуют на лыску хвостовика, создавая надёжную опору. Такая схема особенно эффективна при работе под значительными нагрузками.

По сравнению с цанговыми патронами, решения типа Weldon отличаются повышенной жёсткостью и устойчивостью к крутящему моменту, что делает их предпочтительными для фрез с крупными хвостовиками. Вместе с тем, каждый патрон Weldon рассчитан строго на определённый диаметр хвостовика — для смены инструмента с другим диаметром требуется соответствующий патрон. В этом плане цанговые системы демонстрируют большую универсальность.

Доступны две модификации по подаче СОЖ:

• Тип AD — сквозное отверстие для охлаждения через полость патрона;
• Тип AD/B — совмещённая подача: через сквозное отверстие и боковые каналы во фланце.

BT30-SL20-63 патрон MAS 403 Weldon купить в Екатеринбурге по цене 2247,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
