BT30-SL18-63 патрон MAS 403 Weldon

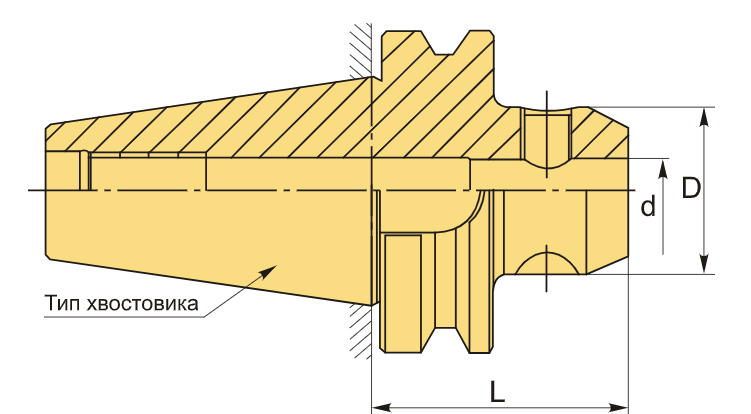

Фрезерный патрон Weldon BT30-SL18-63 оснащён конусом MAS403 BT30 и рассчитан на установку инструментов с цилиндрическим хвостовиком диаметром 18 мм, имеющим продольную лыску (по стандартам DIN 1835-B и DIN 6535-HB). Зажим осуществляется одним центральным винтом с шестигранной головкой, который входит в лыску хвостовика, обеспечивая надёжную фиксацию и точное центрирование. Вылет патрона от базовой плоскости шпинделя составляет 63 мм, а радиальное биение не превышает 0,005 мм.

Патроны типа Weldon BT-SL предназначены для удержания режущего инструмента с хвостовиками, оснащёнными прямой лыской (Weldon-система). Крепление инструмента выполняется посредством винта, плотно прижимающего хвостовик к стенкам посадочного отверстия за счёт упора в лыску — это гарантирует высокую устойчивость при обработке и минимальные вибрации.

Преимущества Weldon-патронов — повышенная жёсткость и простота эксплуатации, особенно при работе с инструментом крупного диаметра. В то же время каждый патрон рассчитан на строго определённый диаметр хвостовика, что ограничивает их универсальность. Для гибкой смены инструмента с разными диаметрами предпочтительнее использовать цанговые зажимные системы.

Исполнение AD предусматривает подачу СОЖ через осевое отверстие в корпусе патрона, а вариант AD/B дополнительно допускает подвод охлаждения через фланец. Патрон отбалансирован по классу G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких скоростях.

BT30-SL18-63 патрон MAS 403 Weldon купить в Екатеринбурге по цене 2247,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
