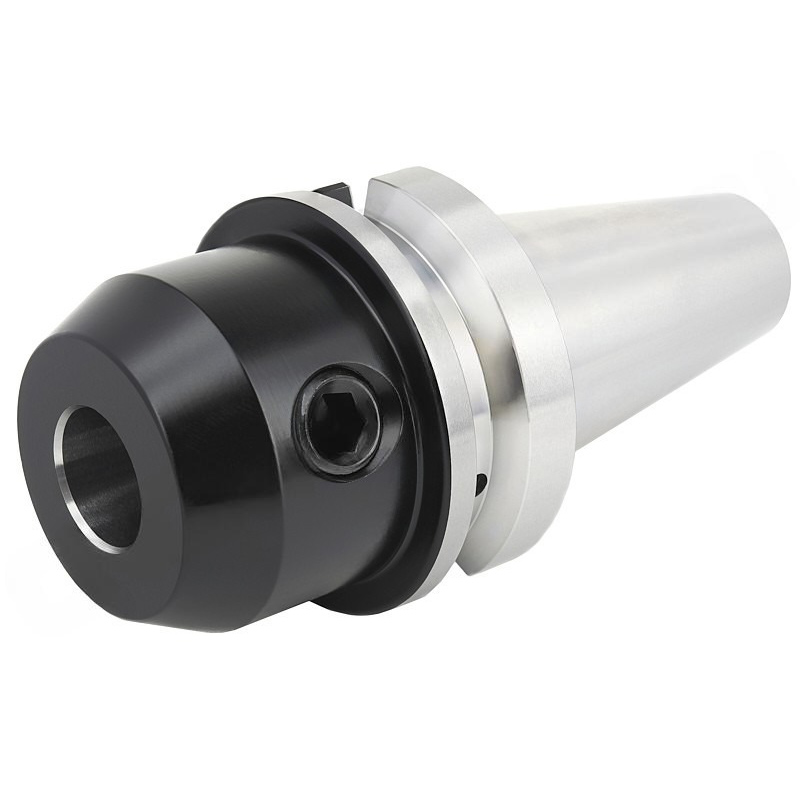

BT30-SL16-63 патрон MAS 403 Weldon

Фрезерный патрон Weldon BT30-SL16-63 оснащён конусом MAS403 BT30 и предназначен для установки фрез и другого режущего инструмента с цилиндрическим хвостовиком, имеющим боковую лыску (стандарты DIN 1835-B и DIN 6535-HB). Внутренний диаметр зажимного отверстия — 16 мм, вылет от базовой поверхности шпинделя — 63 мм. Радиальное биение не превышает 0,005 мм, что обеспечивает высокую точность обработки. Фиксация инструмента осуществляется с помощью одного центрального зажимного винта.

Патроны серии BT-SL Weldon обеспечивают надёжное центрирование и надёжную фиксацию инструмента за счёт прямой боковой лыски (хвостовик Weldon). Зажим производится посредством винтов с внутренним шестигранником, которые плотно прижимают инструмент к упорному выступу, исключая проворот и смещение при обработке.

Преимущества патронов Weldon — повышенная жёсткость по сравнению с цанговыми аналогами и простота в эксплуатации. Они особенно востребованы при работе с инструментом, имеющим хвостовики крупных диаметров. При этом для каждого конкретного диаметра хвостовика требуется отдельный патрон, в отличие от цанговых зажимов, которые за счёт сменных цанг обеспечивают большую универсальность.

Доступны две модификации по конструкции подачи СОЖ:

• Форма AD — подача охлаждающей жидкости через осевое сквозное отверстие;
• Форма AD/B — подача СОЖ как через отверстие, так и через боковые каналы во фланце.

Патрон динамически сбалансирован до класса G6.3 при 15 000 об/мин, что гарантирует стабильную работу на высоких скоростях.

BT30-SL16-63 патрон MAS 403 Weldon купить в Екатеринбурге по цене 2247,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

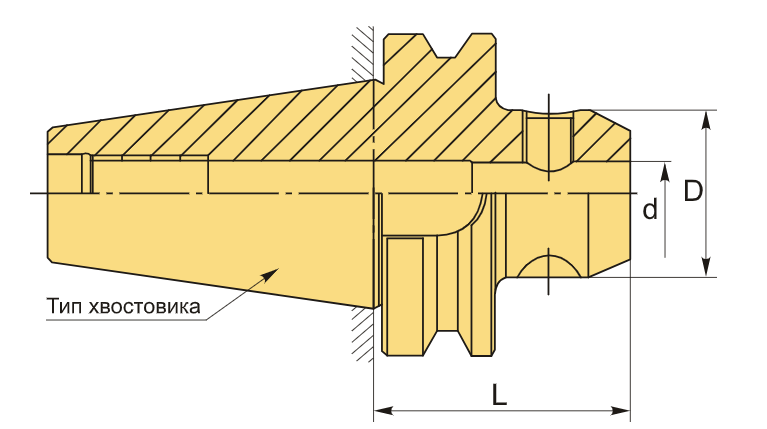

Технические характеристики:
