BT30-SL12-60 патрон MAS 403 Weldon

Фрезерный патрон Weldon типа BT30-SL12-60

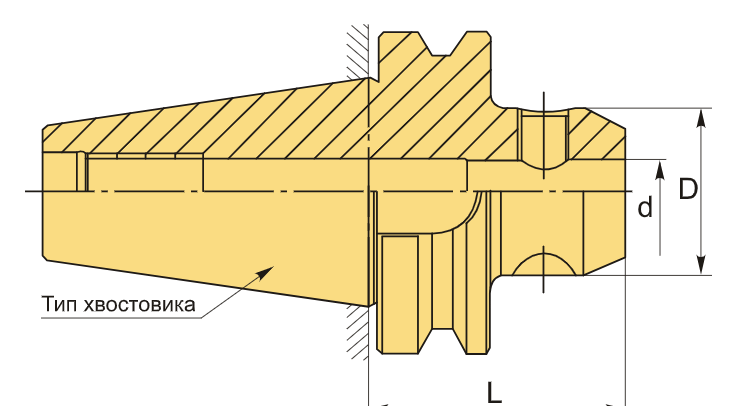

Конус по стандарту MAS403 BT30. Внутреннее отверстие диаметром 12 мм предназначено для установки инструмента с цилиндрическим хвостовиком, оснащённым продольной лыской (шпоночной канавкой), в соответствии со стандартами DIN 1835-B и DIN 6535-HB. Фиксация осуществляется одним винтом с шестигранным ключом, который входит в лыску хвостовика и обеспечивает надёжную передачу крутящего момента.
Вылет от базовой поверхности шпинделя — 60 мм. Точность центрирования  не превышает 0,005 мм, что гарантирует высокое качество обработки.

Особенности патронов Weldon
Патроны серии BT-SL рассчитаны на инструмент с хвостовиком Weldon (цилиндрическим с одной продольной плоской гранью). Зажим производится посредством одного или нескольких винтов, вкручиваемых в корпус патрона и упирающихся в лыску хвостовика — это исключает проскальзывание даже при значительных нагрузках.

Главное преимущество такой системы — повышенная жёсткость по сравнению с цанговыми патронами, что особенно важно при тяжёлых фрезерных операциях и использовании инструмента большого диаметра. Конструкция проста и надёжна в эксплуатации.
В то же время у Weldon-патронов есть ограничение: каждый диаметр хвостовика требует своего отдельного патрона. В этом смысле цанговые зажимные системы универсальнее — одной цангой можно охватить несколько размеров.

Варианты исполнения и балансировка:

• Исполнение AD — подача СОЖ через осевое сквозное отверстие в патроне.
• Исполнение AD/B — дополнительно предусмотрена подача СОЖ через отверстия во фланце (боковая подача).
  Все патроны проходят динамическую балансировку класса G6.3 на 15 000 об/мин, что позволяет использовать их на высокоскоростных станках без риска вибраций и преждевременного износа.

BT30-SL12-60 патрон MAS 403 Weldon купить в Екатеринбурге по цене 4434,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
