BT30-SL08-50 патрон MAS 403 Weldon

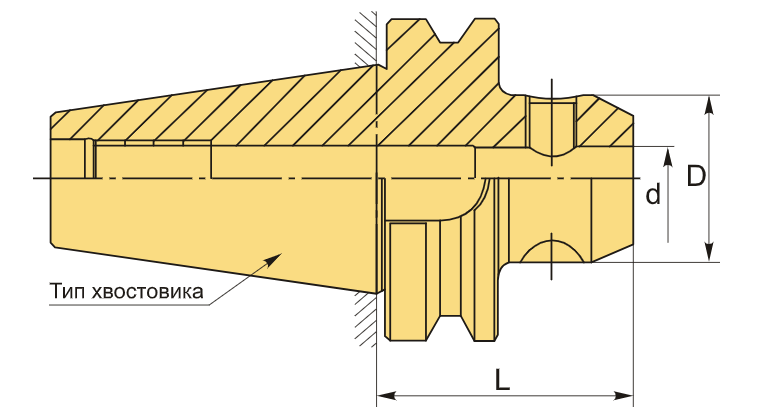

Фрезерная оправка Weldon BT30-SL08-50 оснащена конусом MAS403 BT30 и предназначена для установки режущего инструмента с цилиндрическим хвостовиком диаметром 8 мм, имеющим продольную лыску (тип хвостовика по стандартам DIN 1835-B и DIN 6535-HB). Фиксация инструмента осуществляется с помощью одного стопорного винта, обеспечивающего надёжное удержание. Длина вылета от базовой поверхности шпинделя — 50 мм; точность центрирования (радиальное биение) не превышает 0,005 мм.

Переходная втулка Weldon BT-SL (конус 7:24) предназначена для жёсткого и точного крепления инструмента с хвостовиком типа Weldon — то есть с прямой боковой лыской. Зажим производится посредством одного или нескольких винтов с внутренним шестигранником, которые входят в зацепление с лыской, надёжно блокируя инструмент от проворачивания и смещения.

По сравнению с цанговыми патронами, Weldon-оправки обеспечивают повышенную жёсткость и устойчивость при обработке, особенно при использовании инструментов большого диаметра. Они отличаются простотой монтажа и обслуживания. Однако каждая такая оправка рассчитана на строго определённый диаметр хвостовика — при смене инструмента требуется подбор соответствующей оправки. В этом плане цанговые системы более универсальны.

Конструктивные исполнения:

• Тип AD — предусматривает подачу СОЖ через осевое сквозное отверстие.
• Тип AD/B — дополнительно позволяет подавать СОЖ через фланец.

Все оправки сбалансированы до класса G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких оборотах и снижает вибрации.

BT30-SL08-50 патрон MAS 403 Weldon купить в Екатеринбурге по цене 2248,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
