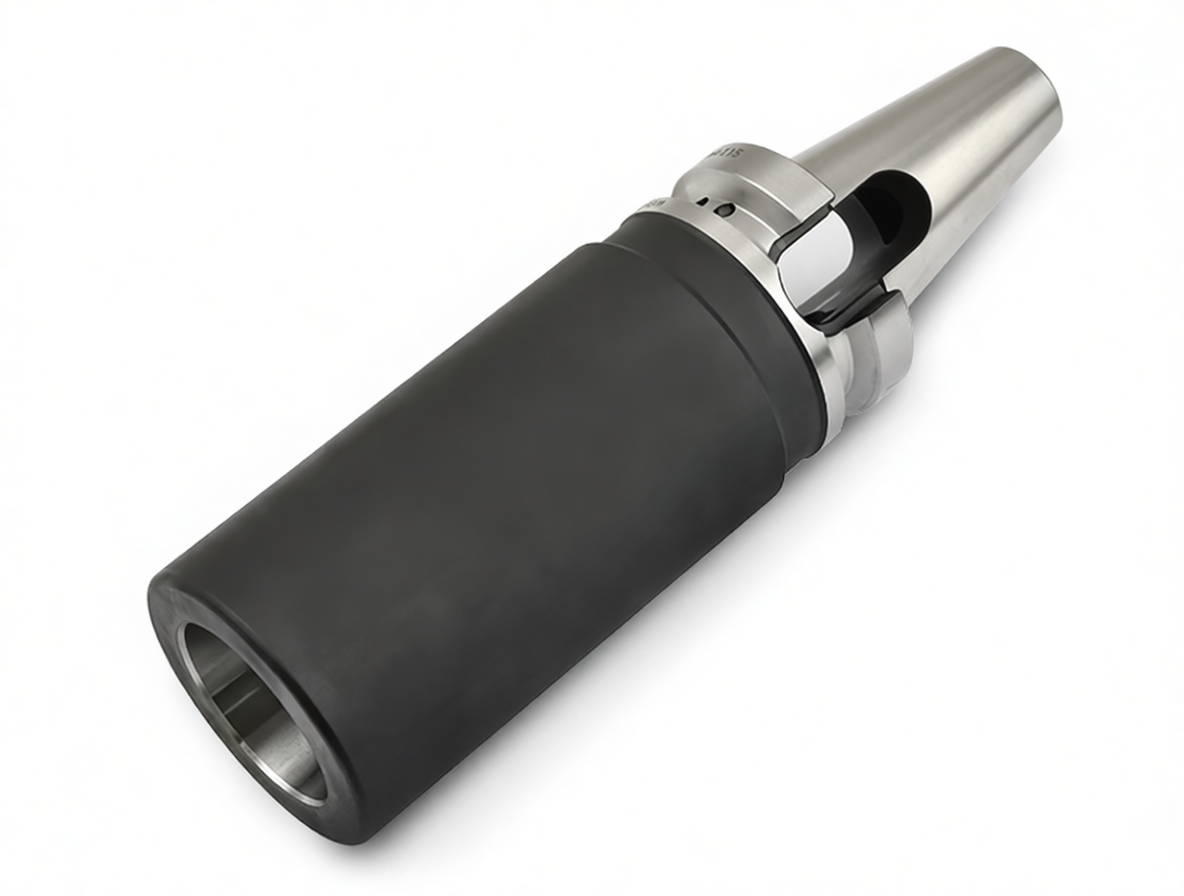

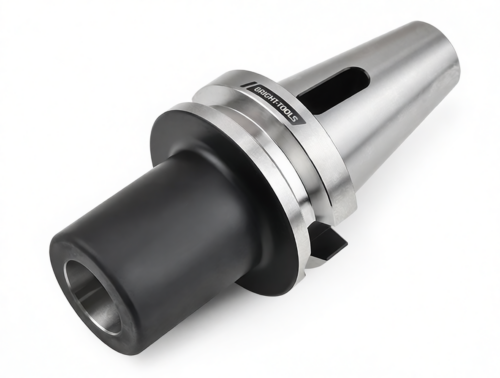

Фрезерная (токарная) оправка BT30–MTA4–115 предназначена для установки инструмента с хвостовиком конуса Морзе № 4 (КМ4). Оправка оснащена конусом MAS403 BT30 и механизмом выколотки для надёжной фиксации инструмента в шпинделе. Длина вылета — 115 мм от торца шпинделя, радиальное биение не превышает 0,005 мм. Чаще всего используется для зажима свёрл с конусом Морзе.
Крепление инструмента осуществляется за счёт заклинивания его лапки внутри оправки. Для снятия инструмента применяется специальный клиновидный выбивной штифт, который вставляется в технологический паз оправки и воздействует на лапку через отверстие выколотки. Штифт поставляется отдельно и не входит в комплект поставки.
Конструктивное исполнение корпуса — тип AD: предусмотрено сквозное отверстие для подачи СОЖ непосредственно в зону резания. Оправка предварительно отбалансирована до класса точности G6.3.
BT30-MTA4-115 (G6.3) патрон MAS 403 с выколоткой для инструмента с конусом Морзе №4 купить в Екатеринбурге по цене
5054,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTA Морзе с лапкой |
| Конус Морзе | MTA4 |
| Назначение | Под Морзе с лапкой |

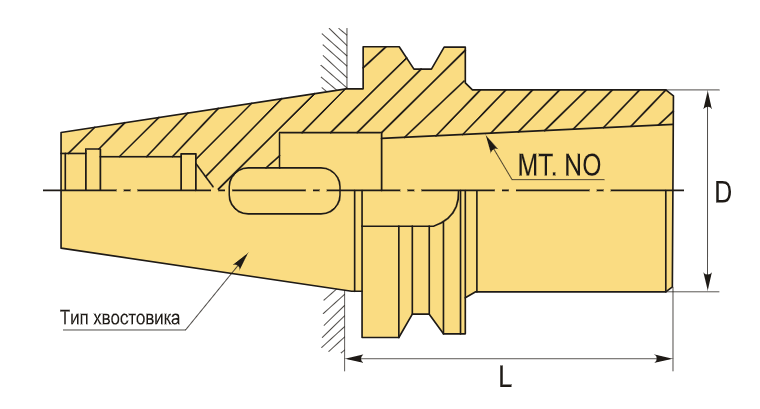

| Диаметр, D | 48 мм |
| Длина, L | 115 мм |
| Тип хвостовика | BT30 |
| Вес | 1.132 кг |
