Оправка фрезерная (токарная) BT30–MTA1–45 предназначена для установки инструмента с хвостовиком конуса Морзе №1 (КМ1) в шпиндель с конусом MAS403 BT30. В комплектацию входит выколотка для извлечения инструмента. Вылет инструмента от базовой поверхности шпинделя составляет 45 мм, точность центровки — не более 5 мкм (радиальное биение ≤ 0,005 мм). Чаще всего такая оснастка применяется для закрепления свёрл с коническим хвостовиком КМ1.
Фиксация инструмента осуществляется за счёт клинового эффекта — лапка инструмента плотно входит в паз оправки и надёжно удерживается при работе. Для снятия инструмента используется специальный выбивной штифт (приобретается отдельно), который вводится через технологический паз в корпусе оправки и выталкивает инструмент за счёт ударного воздействия.
Конструктивно доступны две модификации:
- Тип AD — подача СОЖ через осевое сквозное отверстие.
- Тип AD/B — подача СОЖ как через сквозное отверстие, так и через каналы во фланце.
Оправка динамически сбалансирована по классу G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких скоростях без вибраций.
BT30-MTA1-45 патрон MAS 403 с выколоткой для инструмента с конусом Морзе №1 купить в Екатеринбурге по цене
2283,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

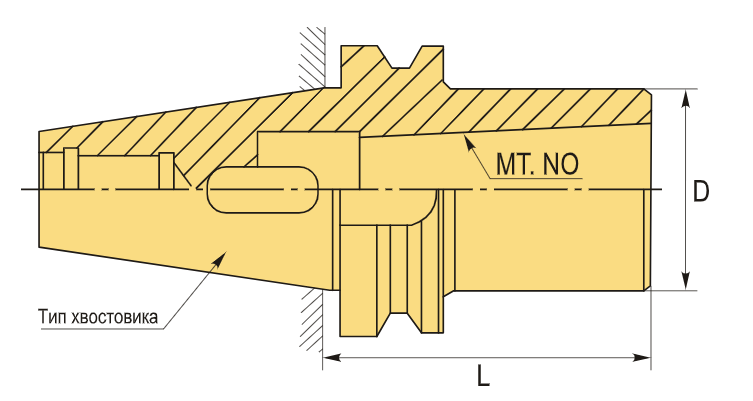

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTA Морзе с лапкой |
| Конус Морзе | MTA1 |
| Назначение | Под Морзе с лапкой |
| Диаметр, D | 25 мм |
| Длина, L | 45 мм |
| Тип хвостовика | BT30 |
| Вес | 0.464 кг |
