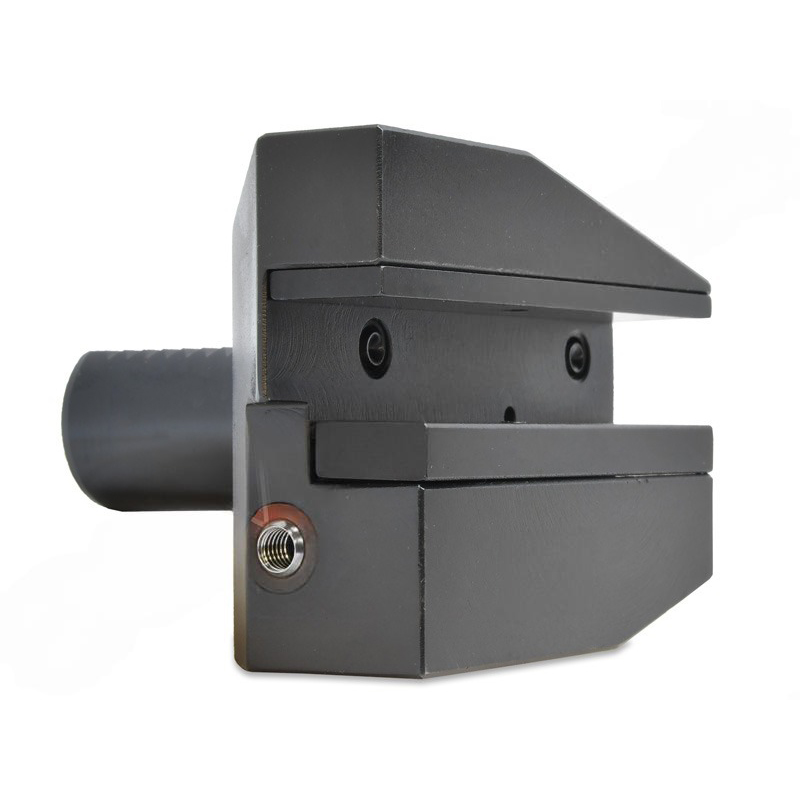

B8-60x32x60 Держатель инструмента VDI радиальный перевернутый, левый, удлиненный

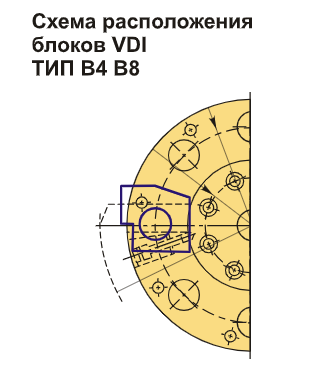

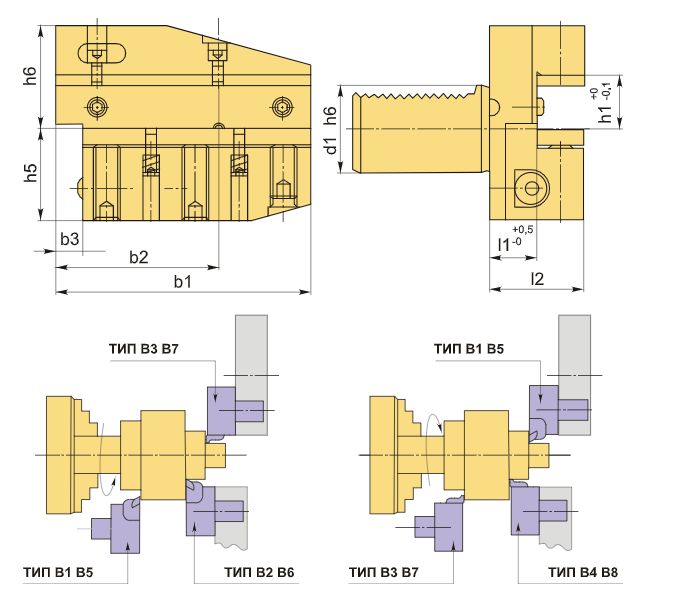

Резцедержатель VDI60 типа B8, радиальный обратный, левосторонний, удлиненного исполнения. Базовая опорная плоскость находится выше оси центров (оси вращения шпинделя), что позволяет использовать его для радиального и продольного наружного точения. Хотя тип держателя B8 по своим функциональным характеристикам аналогичен типу B4, он отличается увеличенной длиной опорной и зажимной поверхностей, что обеспечивает более высокую жесткость фиксации инструмента. Высота h1 составляет 32/25 мм (с проставкой 25 мм — без проставки 32 мм).

Инструментальный блок VDI60 типа B8 предназначен для резцов с прямоугольным сечением и применяется в процессах наружной продольной обработки и торцевого точения. Установка резца выполняется с пластиной вниз, при этом опорная поверхность резца размещается выше оси центров.

Резцедержатель оборудован хвостовиком DIN 69880 (согласно ГОСТ 24900), который фиксируется в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них отвечают за надёжную фиксацию режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное и точное перемещение.

Для эффективного охлаждения зоны резания предусмотрено внутреннее отверстие, подающее СОЖ непосредственно к режущей кромке. Направление струи регулируется простым поворотом шарика — это позволяет точно настроить подачу жидкости под конкретные условия обработки.

Кроме того, резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B8-60x32x60 Держатель инструмента VDI радиальный перевернутый, левый, удлиненный купить в Екатеринбурге по цене 28105,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
