B8-60x32x60 держатель инструмента VDI BRIGHT-TOOL

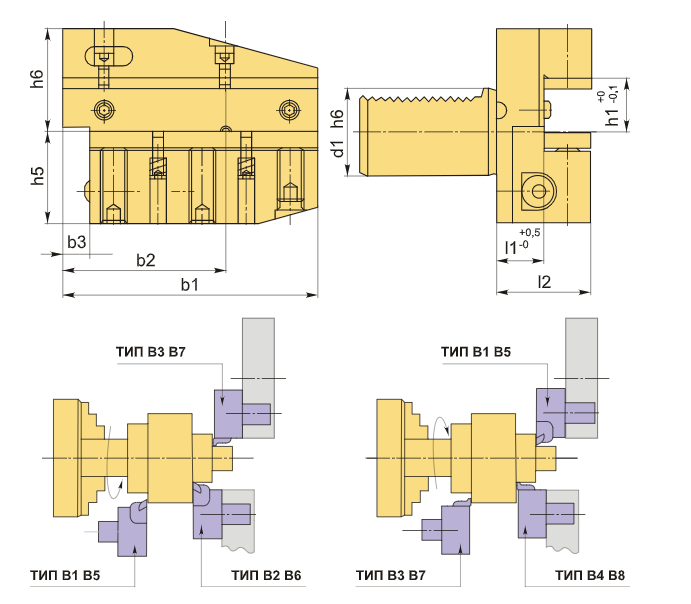

Резцедержатель VDI60 типа B8, предназначенный для радиального обратного инструмента, левосторонний и с увеличенной длиной. Базовая опорная поверхность находится на уровне выше оси центров, которая совпадает с осью вращения шпинделя. Устройство подходит как для радиального, так и для продольного наружного точения. Держатель типа B8, по своему функционалу и конструкции, аналогичен типу B4, но отличается большей длиной опорных и зажимных поверхностей, что обеспечивает более высокую жесткость крепления инструмента. Высота h1 составляет 32/25 мм (вместе с проставкой 25 мм, без проставки – 32 мм).

Инструментальный блок VDI60 типа B8 предназначен для резцов с прямоугольным сечением. Этот тип оправок VDI используется для наружной продольной и торцевой обработки. Резец устанавливается плоской стороной вниз, при этом опорная поверхность инструмента располагается выше оси центров.

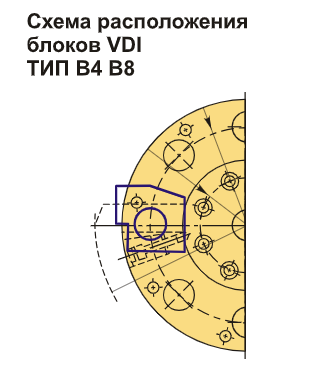

Резцедержатель оборудован хвостовиком DIN 69880 (по ГОСТ 24900), который фиксируется в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B8-60x32x60 держатель инструмента VDI BRIGHT-TOOL купить в Екатеринбурге по цене 31450,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
