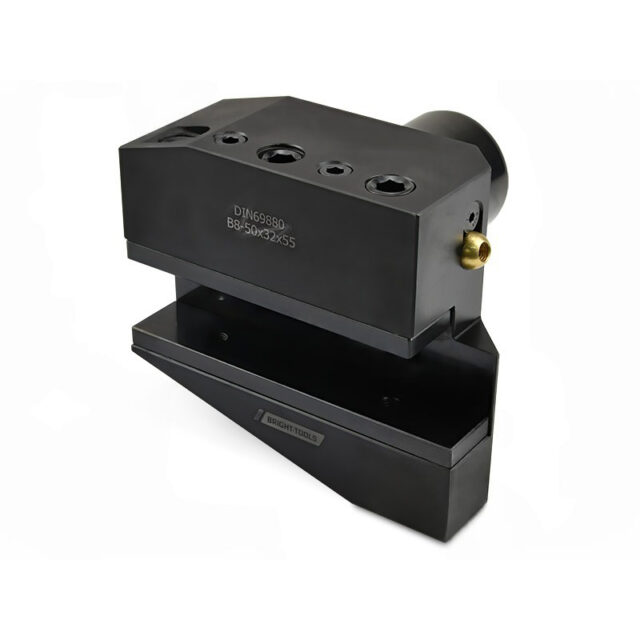

B8-50x32x55 Держатель инструмента VDI радиальный перевернутый, левый, удлиненный

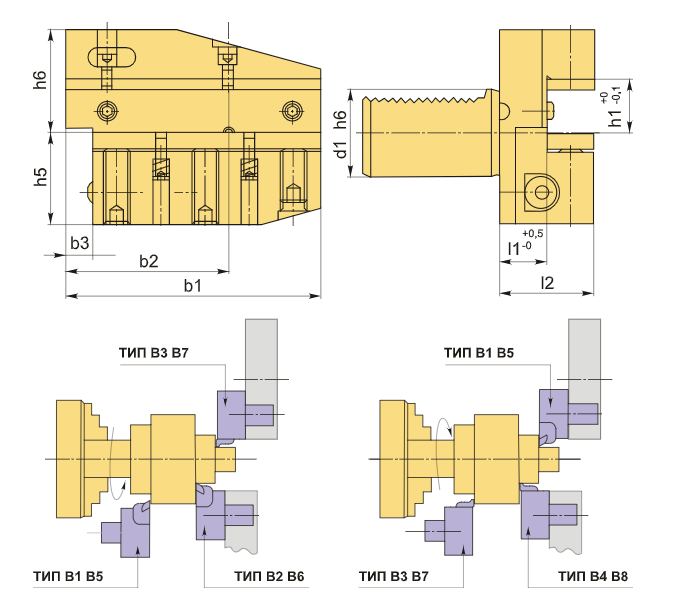

Резцедержатель VDI50 типа B8 представляет собой левый радиальный обратный вариант удлиненной серии. Основная опорная поверхность размещена выше оси центров (оси вращения шпинделя) и предназначена для радиального и продольного наружного точения. Держатель типа B8 обладает теми же характеристиками и функциональными возможностями, что и B4, однако отличается увеличенной длиной опорной и зажимной поверхности, что обеспечивает более высокую жесткость крепления инструмента. Высота h1 составляет 32/25 мм (с проставкой 25 мм — 32 мм без проставки).

Инструментальный блок VDI50 типа B8 предназначен для резцов с прямоугольным сечением и используется для наружной продольной обработки, а также для торцевого точения. Резец устанавливается нижней частью к пластине, опорная поверхность резца находится выше оси центров.

Резцедержатель имеет хвостовик согласно стандарту DIN 69880 (ГОСТ 24900) с зубцами, который фиксируется в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них отвечают за надёжную фиксацию режущего инструмента, а третий — оснащён пружиной и служит для удержания прихвата в пазу, обеспечивая его плавное и точное перемещение. Также в конструкции предусмотрено внутреннее отверстие, через которое подаётся смазочно-охлаждающая жидкость (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарика.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю смену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B8-50x32x55 Держатель инструмента VDI радиальный перевернутый, левый, удлиненный купить в Екатеринбурге по цене 10535,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
