B8-50x32x55 держатель инструмента VDI BRIGHT-TOOLS

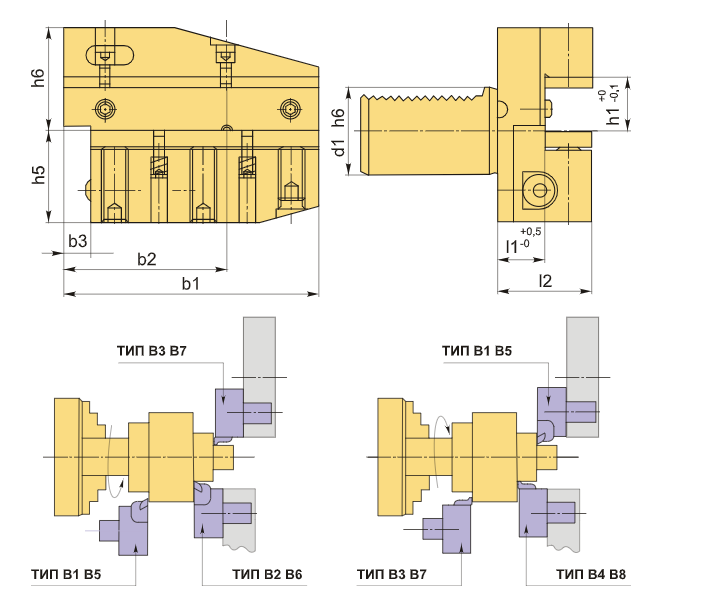

Резцедержатель VDI60 типа B8 — это левый радиальный обратный инструмент с удлиненной серией. Его базовая опорная поверхность расположена выше оси центров (оси вращения шпинделя), что делает его подходящим для радиального и продольного наружного точения. Тип B8 имеет такую же функциональность и внешний вид, как и тип B4, однако отличается большей длиной опорной и зажимной поверхности, что обеспечивает повышенную жесткость фиксации инструмента. Высота резцедержателя составляет 32 мм без проставки и 25 мм с проставкой.

Инструментальный блок VDI60 типа B8 предназначен для использования с резцами прямоугольного сечения. Он подходит для наружной продольной обработки и торцевого точения. Установка резца осуществляется пластиной вниз, при этом опорная поверхность находится выше оси центров.

Резцедержатель снабжен хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который вставляется в специальное отверстие револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая при этом плавное и точное его перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B8-50x32x55 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 20218,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
