B8-40x25x44 Держатель инструмента VDI радиальный перевернутый, левый, удлиненный

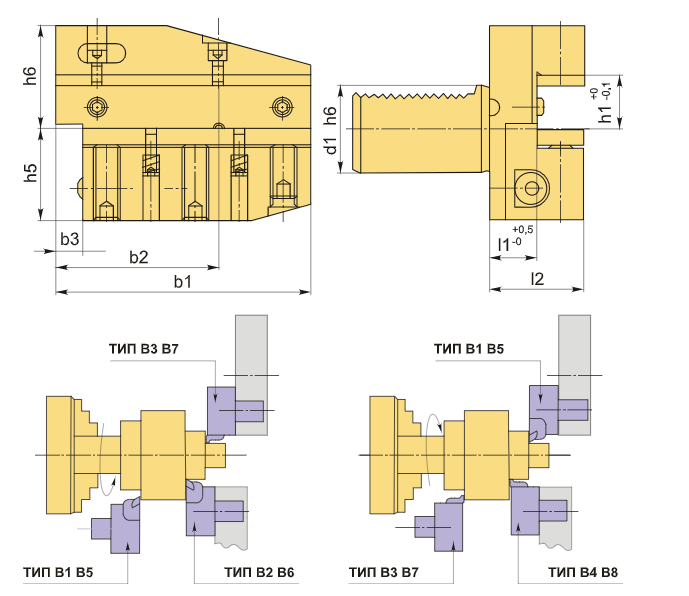

Резцедержатель VDI40 типа B8 представляет собой левый радиальный обратный вариант удлиненной серии. Базовая опорная поверхность у этого устройства расположена выше оси центров (оси вращения шпинделя), что делает его идеальным для радиального и продольного наружного точения. Держатель типа B8 аналогичен B4 по назначению и конструкции, однако отличается увеличенной длиной опорной и зажимной поверхности, что обеспечивает большую жесткость закрепления инструмента. Высота h1 составляет 25/20 мм (с проставкой 20 мм — без проставки 25 мм).

Данный блок VDI40 типа B8 предназначен для резцов с прямоугольным сечением и используется в наружной продольной обработке и торцевом точении. Резец устанавливается с пластиной вниз, при этом опорная поверхность резца находится выше оси центров.

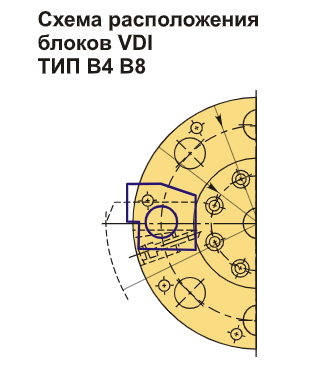

Кроме того, резцедержатель оборудован хвостовиком DIN 69880 (по стандарту ГОСТ 24900) с зубьями, который встраивается в специальное отверстие револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая при этом его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно конструкция совместима со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такое решение универсально — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B8-40x25x44 Держатель инструмента VDI радиальный перевернутый, левый, удлиненный купить в Екатеринбурге по цене 9399,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
