B8-30x20x60 Держатель инструмента VDI радиальный перевернутый, левый, удлиненный

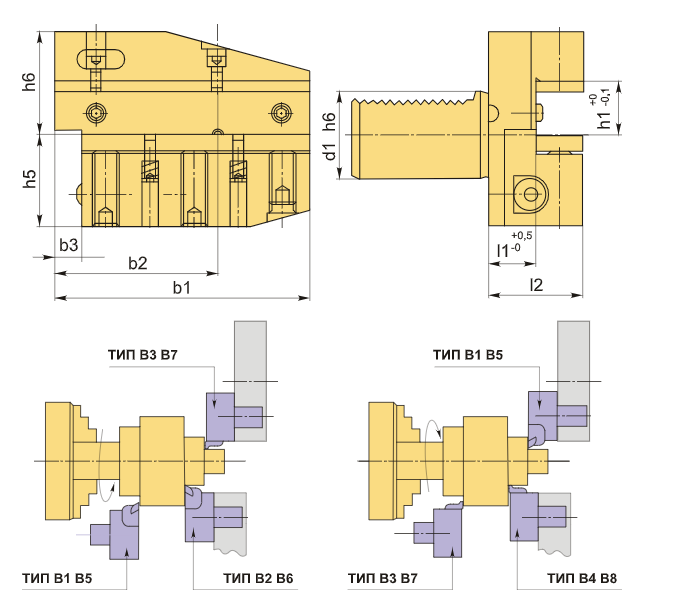

Резцедержатель VDI30 типа B8 радикальной обратной конструкции, левосторонний, относится к удлиненной серии. Базовая опорная поверхность этого держателя расположена выше оси центров, которая является осью вращения шпинделя. Он предназначен для установки в револьверную головку и подходит как для радиального, так и для продольного наружного точения. Держатель типа B8, подобно типу B4, обладает теми же функциональными характеристиками, но отличается увеличенной длиной опорной и зажимной поверхностей, что обеспечивает большую жесткость при закреплении инструмента. Высота h1 составляет 20/16 мм (при использовании проставки 16 мм – 20 мм без проставки).

Инструментальный блок VDI типа B8 предназначен для резцов с прямоугольным сечением. Этот тип оправок VDI используется для наружной продольной обработки и торцевого точения. Резец устанавливается с пластиной вниз, при этом его опорная поверхность находится выше оси центров.

Резцедержатель оборудован хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, что позволяет ему надежно фиксироваться в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B8-30x20x60 Держатель инструмента VDI радиальный перевернутый, левый, удлиненный купить в Екатеринбурге по цене 10261,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
