B8-30x20x40 Держатель инструмента VDI радиальный перевернутый, левый, удлиненный

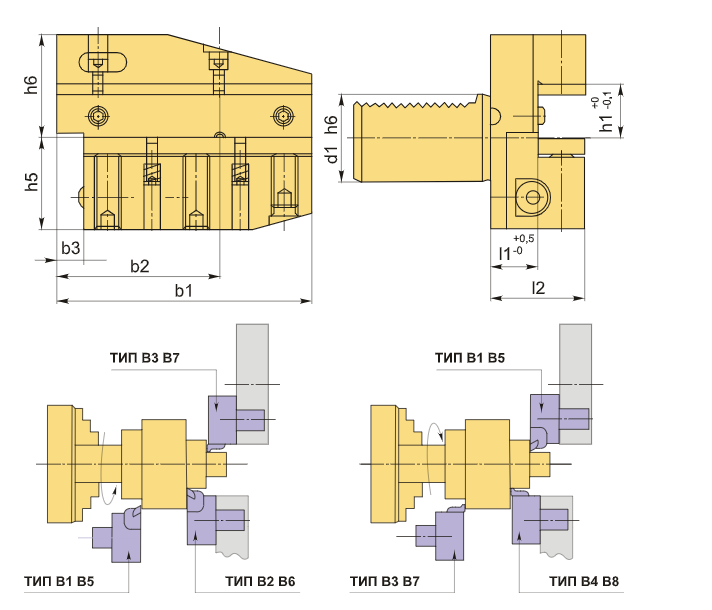

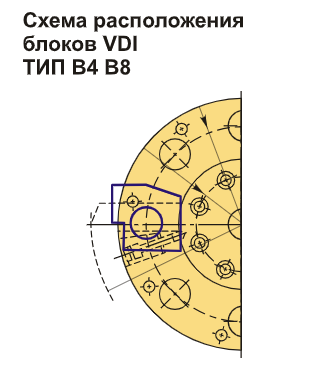

Резцедержатель VDI30 тип B8, левый радиальный обратный, относится к удлиненной серии. Его базовая опорная поверхность находится выше оси центров (оси вращения шпинделя). Эти держатели предназначены для установки в револьверные головки, позволяя проводить радиальное и продольное наружное точение. Держатель типа B8 схож по назначению и конструкции с B4, однако обладает большей длиной опорной и зажимной поверхностей, что обеспечивает более высокую жесткость крепления инструмента. Высота h1 составляет 20/16 мм (с проставкой 16 мм — 20 мм без проставки).

Инструментальный блок VDI30 типа B8 предназначен для резцов с прямоугольным сечением. Данный тип оправок VDI активно используется для наружной продольной обработки и торцевого точения. Резец устанавливается так, что пластина направлена вниз, а опорная поверхность находится выше оси центров.

Резцедержатель оснащен хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который фиксируется в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарика.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что позволяет быстро и без особых усилий производить замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B8-30x20x40 Держатель инструмента VDI радиальный перевернутый, левый, удлиненный купить в Екатеринбурге по цене 7324,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
