B8-30x20x40 держатель инструмента VDI BRIGHT-TOOLS

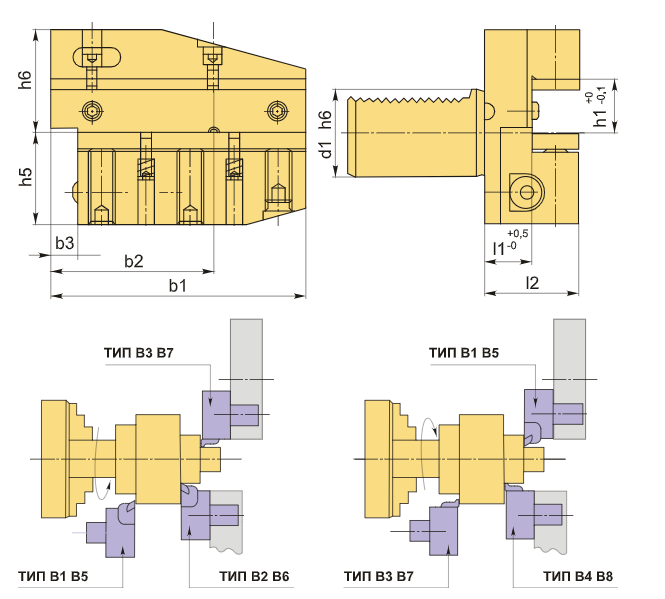

Резцедержатель VDI60 типа B8, радиальный обратный, левосторонний, удлинённой серии. Его базовая опорная поверхность находится на уровне, превышающем ось центров (оси вращения шпинделя), что делает его идеальным для радиального и продольного наружного точения. Держатель типа B8 по своим характеристикам и назначению схож с типом B4, но отличается увеличенной длиной опорной и зажимной поверхности, что значительно повышает жёсткость фиксации инструмента. Высота h1 составляет 20/16 мм (с проставкой 16 мм, без проставки 20 мм).

Инструментальный блок VDI60 типа B8 предназначен для резцов с прямоугольным сечением. Этот вид оправок VDI подходит для наружной продольной обработки и торцевого точения, при этом резец устанавливается с пластины вниз, что обеспечивает, чтобы опорная поверхность резца находилась выше оси центров.

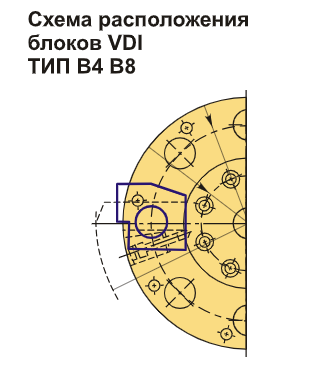

Резцедержатель имеет хвостовик стандарта DIN 69880 (по ГОСТ 24900) с зубчатой поверхностью, который фиксируется в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B8-30x20x40 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 12355,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
