B7-60x32x60 Держатель инструмента VDI радиальный перевернутый, правый, удлиненный

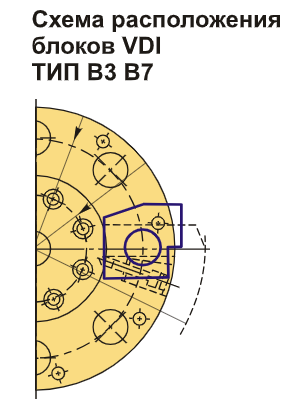

Резцедержатель VDI60 типа B7 – это радиальный обратный инструмент с правым вращением и удлиненной конструкцией. Базовая опорная поверхность находится на уровне, превышающем ось центров (оси вращения шпинделя), что делает его пригодным для радиального и продольного наружного точения. Держатель типа B7 аналогичен B3 по своим функциям и внешнему виду, но отличается большей длиной опорной и зажимной поверхности, обеспечивая тем самым более высокую жесткость закрепления инструмента. Высота модели составляет 32/25 мм в зависимости от наличия проставки: без проставки она равна 32 мм, с проставкой – 25 мм.

Блок VDI60 типа B7 предназначен для установки резцов с прямоугольным сечением. Этот тип резцедержателя подходит для наружной продольной обработки и торцевого точения. Резец располагается пластиной вниз, с опорной поверхностью, расположенной выше оси центров.

Резцедержатель включает хвостовик стандарта DIN 69880 (по ГОСТ 24900) с зубцами, который устанавливается в специальное гнездо револьверной головки оборудования.

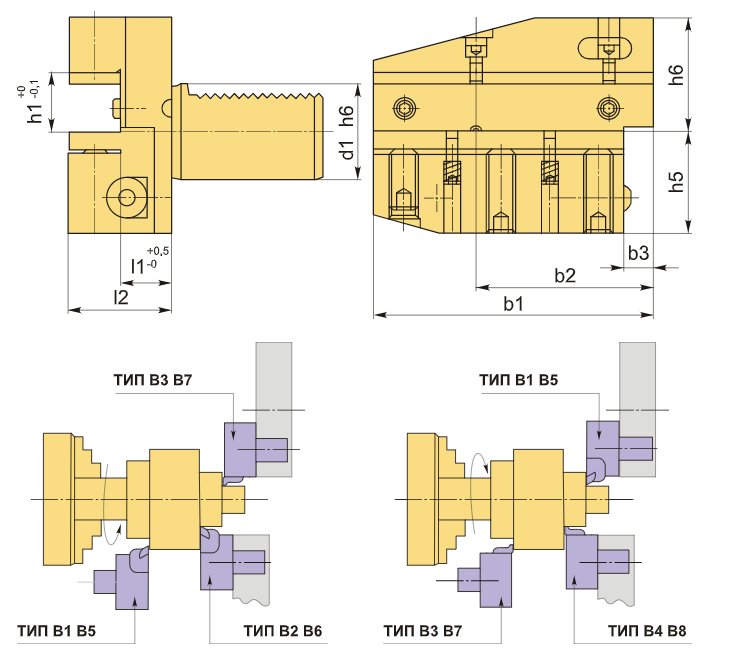

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — снабжён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B7-60x32x60 Держатель инструмента VDI радиальный перевернутый, правый, удлиненный купить в Екатеринбурге по цене 23889,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
