B7-60x32x60 держатель инструмента VDI BRIGHT-TOOLS

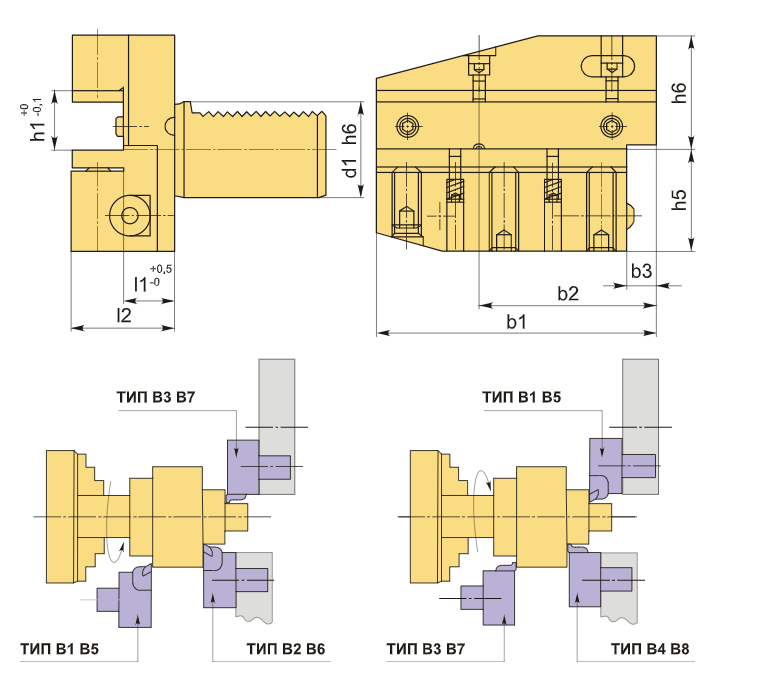

Резцедержатель VDI60 типа B7 представляет собой радиальный обратный держатель правой ориентации удлиненной серии. Основная опорная поверхность располагается выше оси центров (оси вращения шпинделя), что делает его идеальным для радиального и продольного наружного точения. Держатель типа B7 аналогичен типу B3 по функциям и характеристикам, но отличается большей длиной опорной и зажимной поверхности, что обеспечивает более высокую жесткость закрепления инструмента. Высота h1 составляет 32/25 мм (с проставкой 25 мм, без проставки 32 мм).

Блок VDI60 типа B7 предназначен для использования с резцами прямоугольного сечения. Эта модель оправок VDI подходит для наружной продольной обработки и торцевого точения. Резец устанавливается с пластиной вниз, и его опорная поверхность находится выше оси центров.

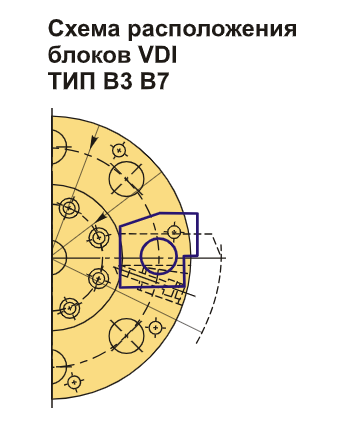

Резцедержатель оборудован хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который монтируется в специально предусмотренное отверстие револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости дополнительной настройки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B7-60x32x60 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 29484,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
