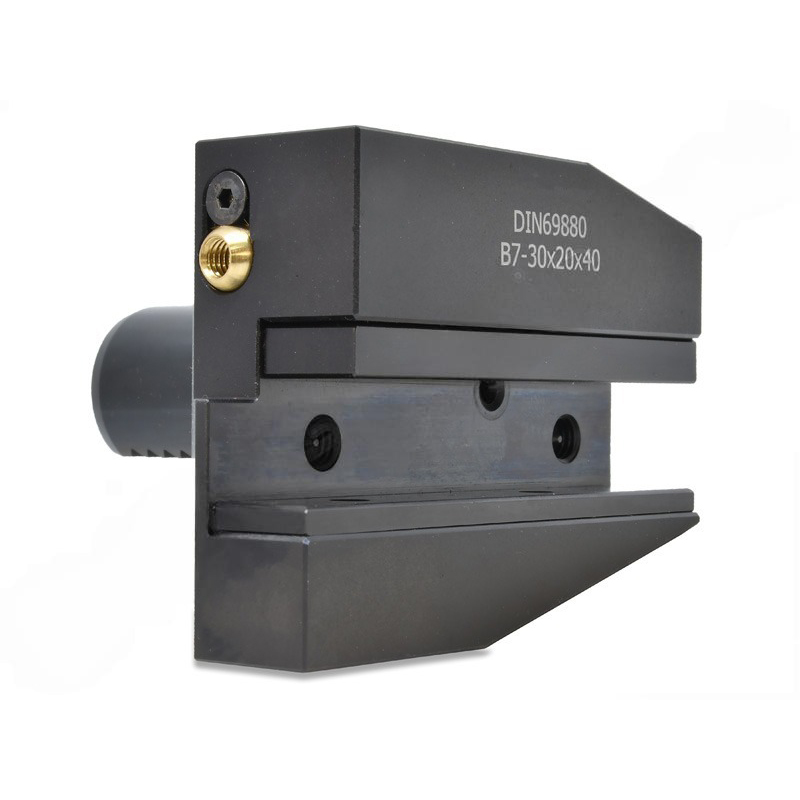

B7-50x32x55 Держатель инструмента VDI радиальный перевернутый, правый, удлиненный

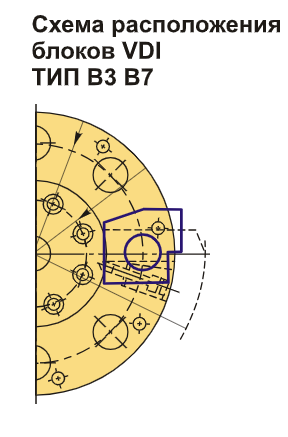

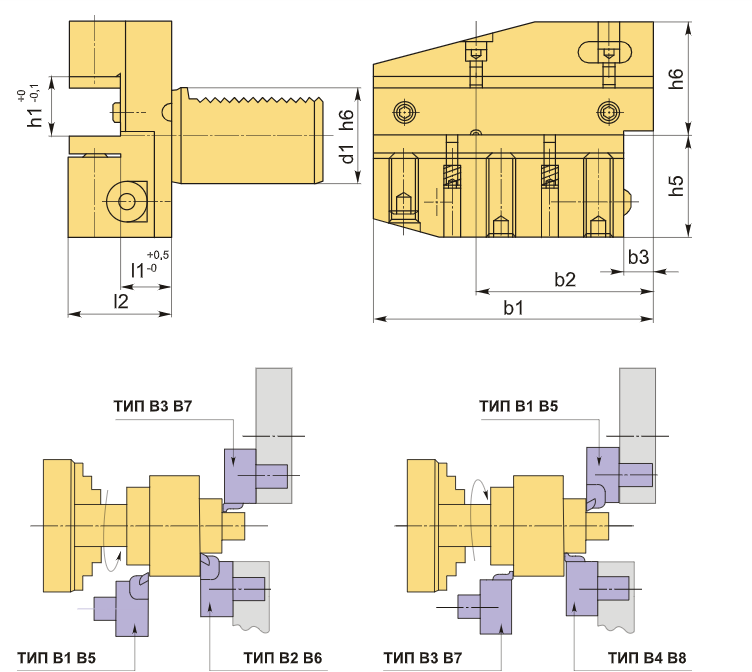

Резцедержатель VDI50 типа B7 представляет собой радиальный обратный инструмент с правой ориентацией и удлиненной конструкцией. Базовая опорная поверхность этого держателя находится выше оси центров (осевой линии вращения шпинделя), что делает его идеальным для радиального и продольного наружного точения. Держатель типа B7 аналогичен B3 по функционалу и конструкции, однако обладает удлиненной опорной и зажимной поверхностью, что обеспечивает более высокую жесткость фиксации инструмента. Высота h1 составляет 32/25 мм (33 мм без проставки и 25 мм с проставкой).

Инструментальный блок VDI50 типа B7 предназначен для резцов с прямоугольным сечением и применяется в наружной продольной и торцевой обработке. Резцы устанавливаются с пластиной вниз, при этом опорная поверхность находится выше оси центров.

Данное устройство оснащено хвостовиком DIN 69880 (ГОСТ 24900), который фиксируется в специальном отверствии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости длительной настройки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B7-50x32x55 Держатель инструмента VDI радиальный перевернутый, правый, удлиненный купить в Екатеринбурге по цене 8954,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
