B7-40x25x44 Держатель инструмента VDI радиальный перевернутый, правый, удлиненный

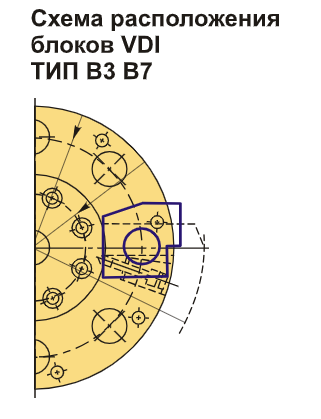

Резцедержатель VDI40 типа B7 — это радиальный обратный инструмент с правосторонней конфигурацией, относящийся к удлиненной серии. Его базовая опорная площадка находится на уровне, превышающем ось центров (оси вращения шпинделя), что позволяет использовать его как для радиального, так и для продольного наружного точения. Держатель типа B7 имеет схожие характеристики с типом B3, однако отличается увеличенной длиной опорной и зажимной поверхностей, что обеспечивает более высокую жесткость фиксации инструмента. Высота h1 составляет 25/20 мм (в зависимости от наличия проставки – 20 мм с проставкой и 25 мм без неё).

Этот тип резцедержателей VDI40 предназначен для установки в револьверную головку и используется с резцами, имеющими прямоугольное сечение. Держатели данного вида идеально подходят для наружного продольного и торцевого точения, при этом резец устанавливается с пластиной вниз, а его опорная поверхность располагается выше оси центров.

Резцедержатель также оборудован хвостовиком по стандарту DIN 69880 (ГОСТ 24900), который монтируется в специаль

В нижней части корпуса резцедержателя расположены три винта: два из них отвечают за надёжную фиксацию режущего инструмента, а третий — оснащён пружиной и предназначен для удержания прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B7-40x25x44 Держатель инструмента VDI радиальный перевернутый, правый, удлиненный купить в Екатеринбурге по цене 7426,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
