B7-30x20x60 Держатель инструмента VDI радиальный перевернутый, правый, удлиненный

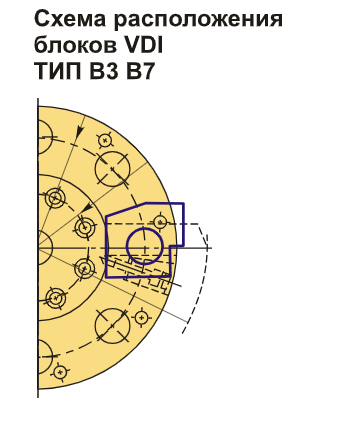

Резцедержатель VDI30 типа B7 – это радиальный обратный держатель, правосторонний, из удлиненной серии. Его базовая опорная поверхность находится выше оси центров (оси вращения шпинделя), что делает его подходящим для радиального и продольного наружного точения. Данная модель B7 аналогична B3 по назначению и конструкции, но отличается увеличенной длиной опорной и зажимной поверхности, что обеспечивает более высокую жесткость закрепления инструмента. Высота h1 составляет 20/16 мм (при использовании проставки 16 мм – 20 мм без проставки).

Инструментальный блок VDI типа B7 предназначен для резцов с прямоугольным сечением и применяется для наружной продольной обработки и торцевого точения. Резец устанавливается с пластиной вниз, при этом его опорная поверхность находится выше оси центров.

Резцедержатель оборудован хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который монтируется в специализированное отверстие револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно конструкция совместима со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости дополнительной настройки. Такой стандарт гарантирует универсальность — инструмент подходит для оборудования любых производителей и полностью взаимозаменяем.

B7-30x20x60 Держатель инструмента VDI радиальный перевернутый, правый, удлиненный купить в Екатеринбурге по цене 12072,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
