B7-30x20x40 Держатель инструмента VDI радиальный перевернутый, правый, удлиненный

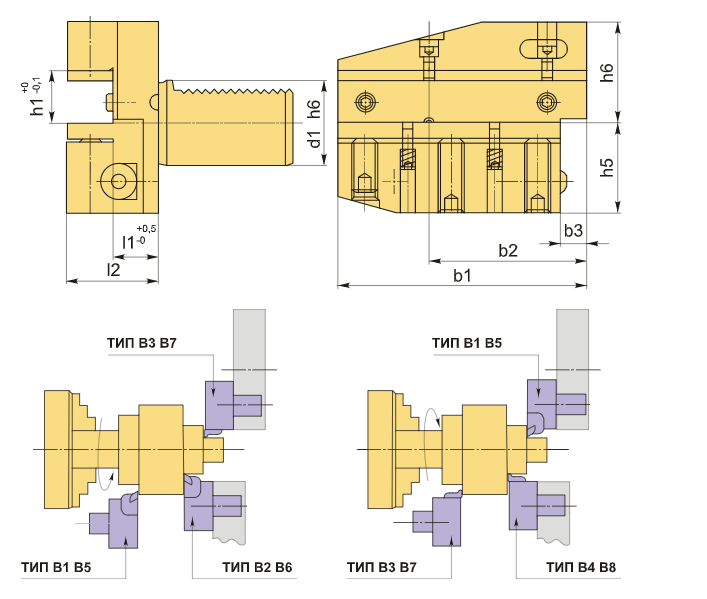

Резцедержатель VDI30 типа B7 представляет собой радиальный обратный держатель правого типа, принадлежащий к удлиненной серии. Его базовая опорная поверхность находится выше оси центров (оси вращения шпинделя), что делает его идеальным для радиального и продольного наружного точения. Держатель типа B7 выполняет те же функции, что и B3, но отличается увеличенной длиной опорной и зажимной поверхности, что обеспечивает большую жесткость при креплении инструмента. Высота держателя составляет 20 мм с проставкой 16 мм и 16 мм без проставки.

Инструментальный блок VDI30 типа B7 предназначен для резцов с прямоугольным сечением. Такие оправки используются для наружного продольного и торцевого точения. Установка резца осуществляется пластиной вниз, при этом опорная поверхность находится выше оси центров.

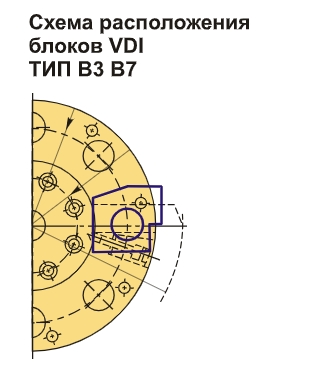

Резцедержатель снабжен хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который фиксируется в специальном отверстии револьверной головки обрабатывающего станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное и точное перемещение. Также в конструкции предусмотрено внутреннее отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B7-30x20x40 Держатель инструмента VDI радиальный перевернутый, правый, удлиненный купить в Екатеринбурге по цене 7691,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
