B7-30x20x40 держатель инструмента VDI BRIGHT-TOOLS

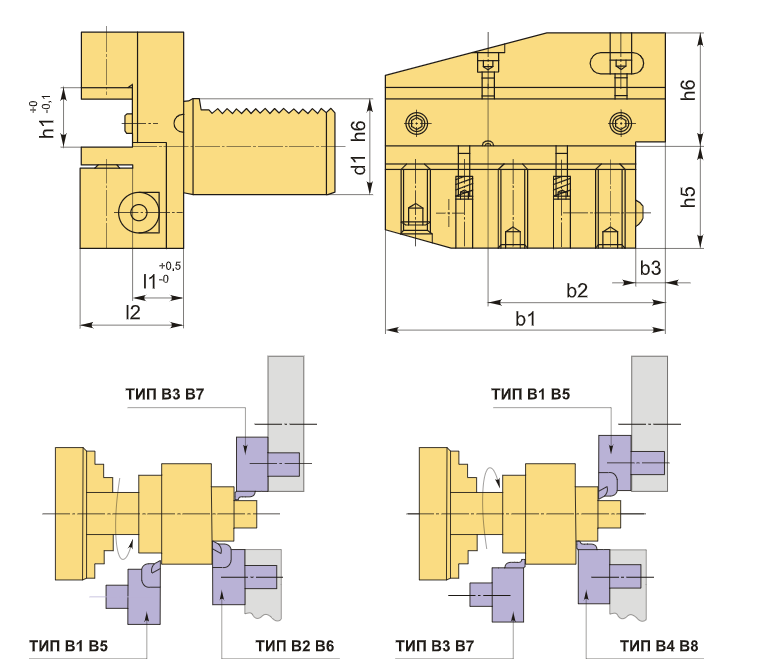

Резцедержатель VDI30 типа B7 представляет собой радиальный обратный инструмент с правым исполнением и относится к удлиненной серии. Основная опорная поверхность находится на более высоком уровне по сравнению с осью центров, что позволяет использовать его для радиального и продольного наружного точения. Держатель типа B7 аналогичен B3 по своему назначению и виду, но обладает увеличенной длиной опорной и зажимной поверхности, что обеспечивает более высокую жесткость удерживания инструмента. Высота h1 составляет 20/16 мм (при использовании проставки 16 мм и без нее 20 мм).

Данный блок VDI30 типа B7 предназначен для установки резцов с прямоугольным сечением. Такие оправки VDI идеально подходят для наружной продольной обработки и торцевого точения. Резец фиксируется с оглядкой на пластины, при этом опорная поверхность находится выше оси центров.

Резцедержатель включает хвостовик по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который надежно устанавливается в специально предусмотренное отверстие револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая при этом его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно конструкция совместима со вспомогательным инструментом стандарта VDI, что обеспечивает быструю смену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B7-30x20x40 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 11583,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
