B6-60x32x60 Держатель инструмента VDI радиальный, левый удлиненный

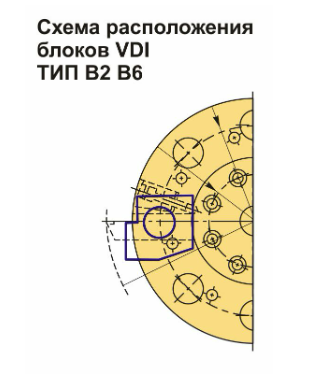

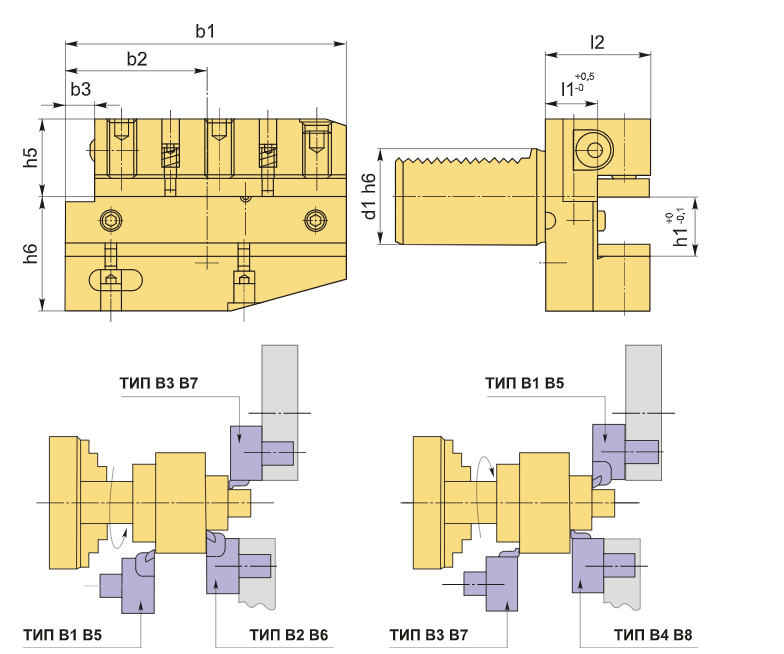

Резцедержатель VDI60 типа B6 имеет радиальную конструкцию, левостороннюю ориентацию и принадлежит к удлиненной серии. Основная опорная поверхность расположена ниже оси центров (оси вращения шпинделя), что делает его подходящим для радиального и продольного наружного точения. Держатель типа B6 аналогичен B2 по своему назначению и конструкции, но отличается большей длиной опорной и зажимной поверхности, что обеспечивает более высокую жесткость закрепления инструмента. Высота h1 составляет 32/25 мм (с проставкой 25 мм, без проставки 32 мм).

Инструментальный блок VDI60 типа B6 предназначен для резцов с прямоугольным сечением. Данный тип оправок VDI подходит для наружной продольной обработки и торцевого точения. Резец устанавливается с пластиной вверх, при этом опорная поверхность находится ниже оси центров.

Резцедержатель оборудован хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который соединяется со специальным отверстием револьверной головки станка

В верхней части корпуса резцедержателя расположены три винта: два из них предназначены для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B6-60x32x60 Держатель инструмента VDI радиальный, левый удлиненный купить в Екатеринбурге по цене 28105,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
