B6-60x32x60 держатель инструмента VDI BRIGHT-TOOLS

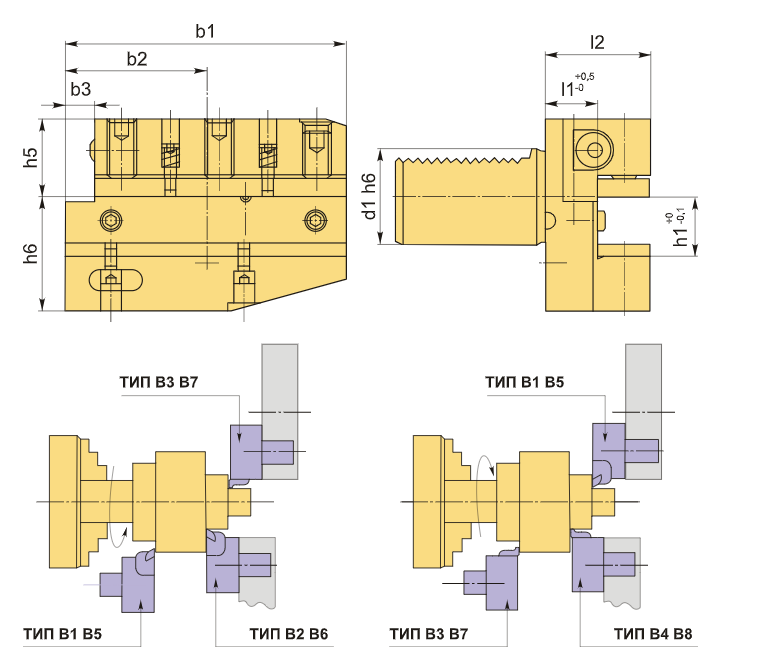

Резцедержатель VDI60 типа B6, левосторонний и радиальный, относится к удлиненной серии. Он имеет базовую опорную поверхность, расположенную ниже оси центров, то есть центра вращения шпинделя. Данный инструмент предназначен для радиального и продольного наружного точения. Тип B6 по характеристикам идентичен B2, но отличается увеличенной длиной опорной и зажимной поверхности, что обеспечивает более высокую жесткость закрепления инструмента. Высота составляет 32 мм без проставки и 25 мм с проставкой 25 мм.

Инструментальный блок VDI60 типа B6 предназначен для резцов с прямоугольным сечением. Эти оправки используются в процессах наружной продольной обработки и торцевого точения. Резец монтируется с пластиной вверх, а опорная поверхность располагается ниже оси центров.

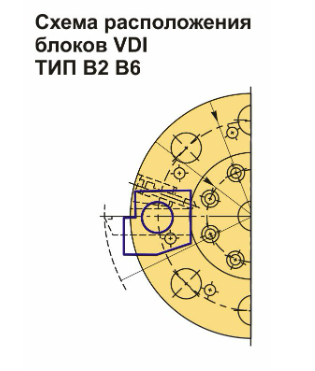

Резцедержатель оборудован хвостовиком согласно стандарту DIN 69880 (по ГОСТ 24900), который помещается в специализированное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B6-60x32x60 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 29484,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
