B6-50x32x55 Держатель инструмента VDI радиальный, левый удлиненный

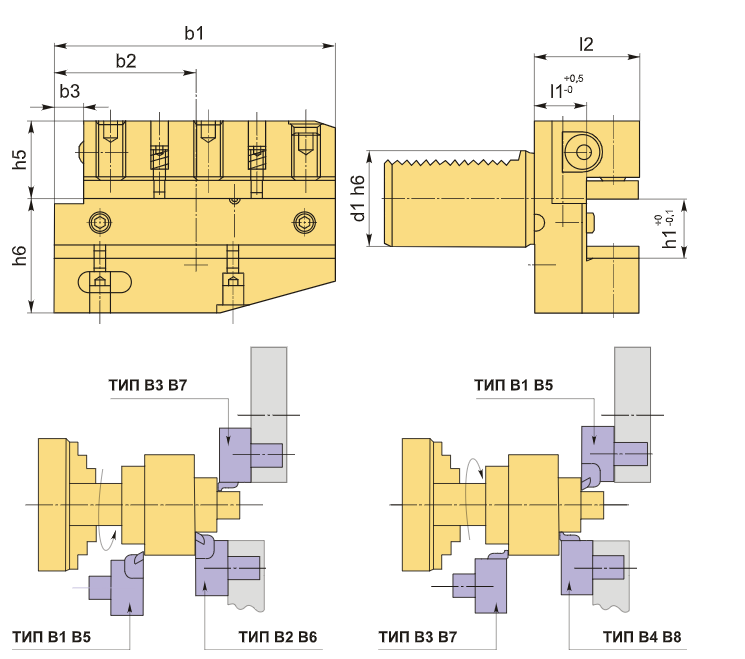

Резцедержатель VDI50 тип B6, левый радиальный, удлиненной серии. Базовая опорная поверхность находится ниже оси вращения шпинделя. Этот держатель предназначен для радиального и продольного наружного точения. По своим характеристикам и назначению он аналогичен типу B2, но обладает большей длиной опорной и зажимной поверхности, что обеспечивает улучшенную жесткость крепления инструмента. Высота составляет 32/25 мм (с проставкой 25 мм, без проставки 32 мм).

Инструментальный блок VDI50 типа B6 предназначен для резцов с прямоугольным сечением. Он применяется для внешней продольной обработки и торцевого точения. Резец устанавливается с пластиной вверх, а опорная поверхность располагается ниже оси центров.

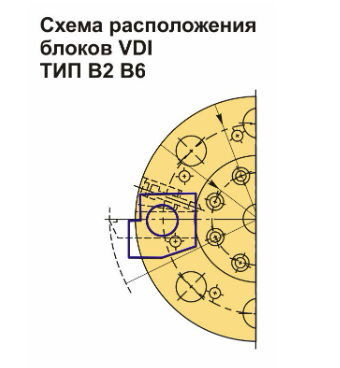

Резцедержатель имеет хвостовик DIN 69880 (по ГОСТ 24900) с зацеплениями, который крепится в специальное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — снабжён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю смену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B6-50x32x55 Держатель инструмента VDI радиальный, левый удлиненный купить в Екатеринбурге по цене 9649,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
