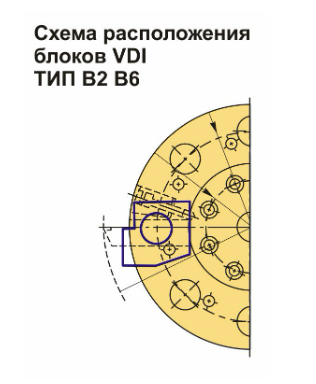

Резцедержатель VDI50 типа B6, радиальный, левый, представляет собой удлиненную модель. Базовая опорная поверхность находится ниже оси центра, что соответствует оси вращения шпинделя. Данный резцедержатель предназначен как для радиального, так и для продольного наружного точения. Он аналогичен типу B2 по своему назначению и форме, но отличается большей длиной опорной и зажимной поверхности, что обеспечивает更 высокую жесткость крепления инструмента. Высота h1 составляет 32/25 мм (с проставкой 25 мм — 32 мм без проставки).
Инструментальный блок VDI50 типа B6 предназначен для резцов с прямоугольным сечением. Это устройство используется для наружной продольной обработки и торцевого точения, при этом резец устанавливается верхней частью пластины, а опорная поверхность ниже оси центров.
Резцедержатель имеет хвостовик по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который фиксируется в специальном отверстии револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.
Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B6-50x32x55 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
18954,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

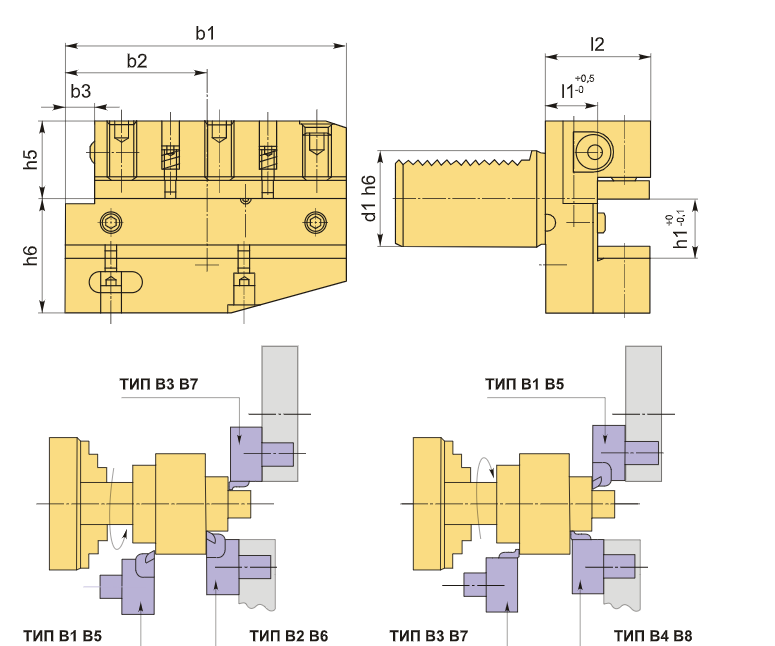

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | Левое |
| Серия держателя | B6 |
| Тип держателя | Стационарный |
| B1 | 130 мм |
| b2 | 80 мм |
| b3 | 16 мм |
| d1 | 50 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | — мм |
| H1 | 32/25 мм |
| h5 | 35 мм |
| h6 | 60 мм |
| l1 | 30 мм |
| L2 | 55 мм |
| L3 | — мм |
| Вес | 5.078 кг |
