B6-40x25x44 Держатель инструмента VDI радиальный, левый удлиненный

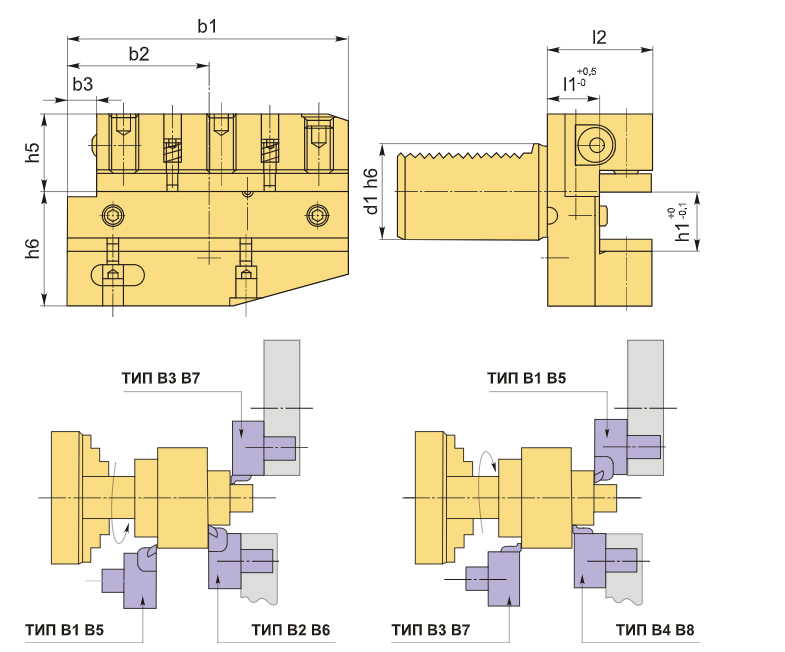

Резцедержатель VDI40 типа B6 – это радиальный левосторонний инструмент в удлиненной серии. Его базовая опорная поверхность расположена ниже оси вращения шпинделя, что позволяет использовать его как для радиального, так и для продольного наружного точения. Данный тип держателя B6 аналогичен B2 по назначению и конструкции, однако отличается увеличенной длиной опорной и зажимной поверхности, что способствует большей жесткости при закреплении инструмента. Высота резцедержателя составляет 25/20 мм (с проставкой 20 мм – 25 мм без проставки).

Инструментальный блок VDI40 типа B6 предназначен для резцов с прямоугольным сечением. Этот тип оправок VDI используется для наружной продольной обработки и торцевого точения. Резцы устанавливаются пластиной вверх, при этом опорная поверхность ниже оси центров.

Резцедержатель имеет хвостовик DIN 69880 (в соответствии с ГОСТ 24900) с зубцами, который фиксируется в специальном отверстии револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них предназначены для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости дополнительной настройки. Такая конструкция универсальна и подходит для оборудования любых производителей, гарантируя полную взаимозаменяемость.

B6-40x25x44 Держатель инструмента VDI радиальный, левый удлиненный купить в Екатеринбурге по цене 11452,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
