B6-30x20x40 Держатель инструмента VDI радиальный, левый удлиненный

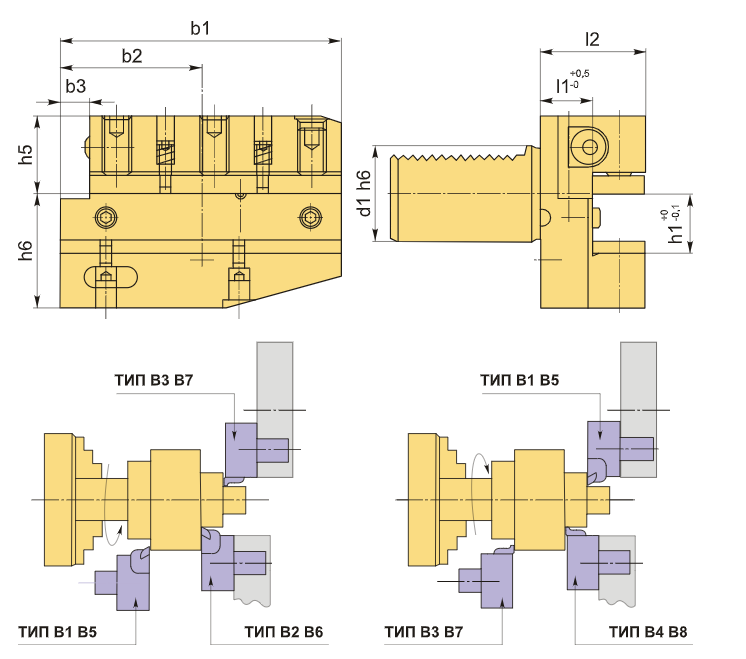

Резцедержатель VDI30 типа B6 имеет радиальное, левое исполнение и относится к удлиненной серии. Базовая опорная поверхность расположена ниже осевой линии центров, что соответствует оси вращения шпинделя. Данный держатель предназначен для установки в револьверную головку и подходит как для радиального, так и продольного наружного точения. В отличие от аналогичного типа B2, держатель B6 обладает увеличенной длиной опорной и зажимной поверхности, что обеспечивает более высокую жесткость при закреплении инструмента. Высота h1 составляет 20/16 мм (с использованием проставки 16 мм, без проставки — 20 мм).

Инструментальный блок типа B6 в формате VDI30 предназначен для резцов с прямоугольным сечением. Эти оправки VDI подходят для наружной продольной обработки и торцевого точения. Резец устанавливается с пластиной вверх, а опорная поверхность располагается ниже оси центров.

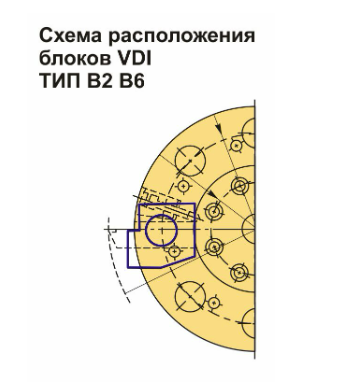

Резцедержатель дополнительно оборудован хвостовиком DIN 69880 (по ГОСТ 24900), который фиксируется в специальном отверстии револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и полностью взаимозаменяема.

B6-30x20x40 Держатель инструмента VDI радиальный, левый удлиненный купить в Екатеринбурге по цене 7324,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
