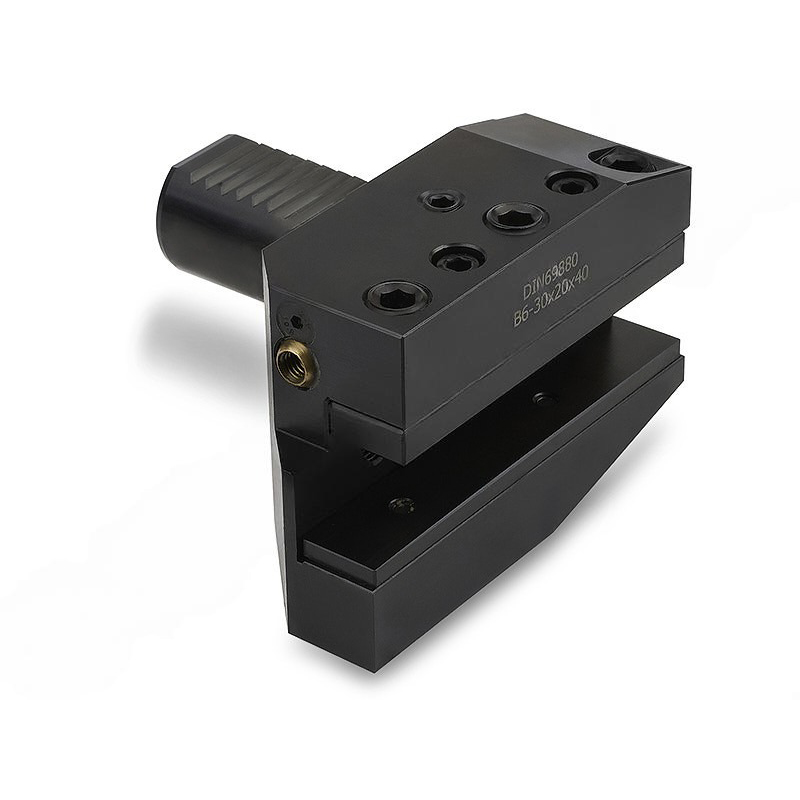

B6-30x20x40 держатель инструмента VDI BRIGHT-TOOLS

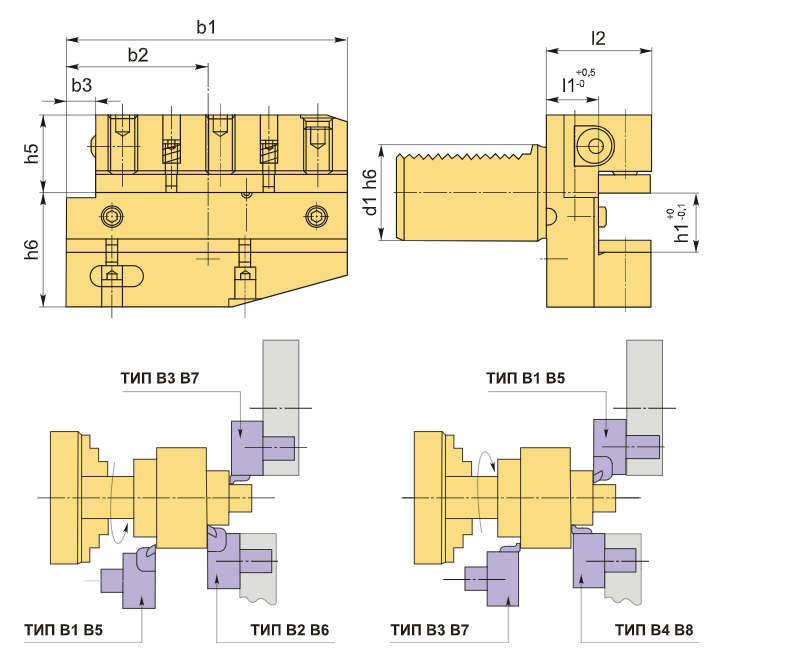

Резцедержатель VDI30 тип B6, левый, радиального исполнения, относится к удлиненной серии. Он имеет базовую опорную поверхность, которая располагается ниже оси центров (оси вращения шпинделя). Данный держатель предназначен для радиального и продольного наружного точения. Хотя тип B6 по своему назначению и конструкции схож с типом B2, он обладает увеличенной длиной опорной и зажимной поверхности, что обеспечивает более жесткое крепление инструмента. Высота h1 составляет 20/16 мм (в зависимости от наличия проставки — 16 мм с ней и 20 мм без нее).

Инструментальный блок VDI30 типа B6 предназначен для резцов с прямоугольным сечением. Этот вид оправок VDI используется для выполнения наружной продольной и торцевой обработки. Резец устанавливается с пластиной вверх, а опорная поверхность находится ниже оси центров.

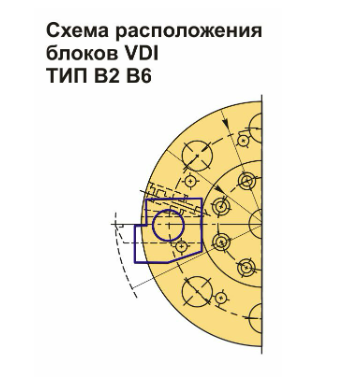

Резцедержатель также оснащен хвостовиком DIN 69880 (по ГОСТ 24900), который фиксируется в специальном отверстии револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них отвечают за надёжную фиксацию режущего инструмента, а третий — оснащён пружиной и предназначен для удержания прихвата в пазу, обеспечивая при этом его плавное и точное перемещение. Внутри корпуса предусмотрено специальное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B6-30x20x40 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 11583,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
