B5-50x32x55 Держатель инструмента VDI радиальный, правый удлиненный

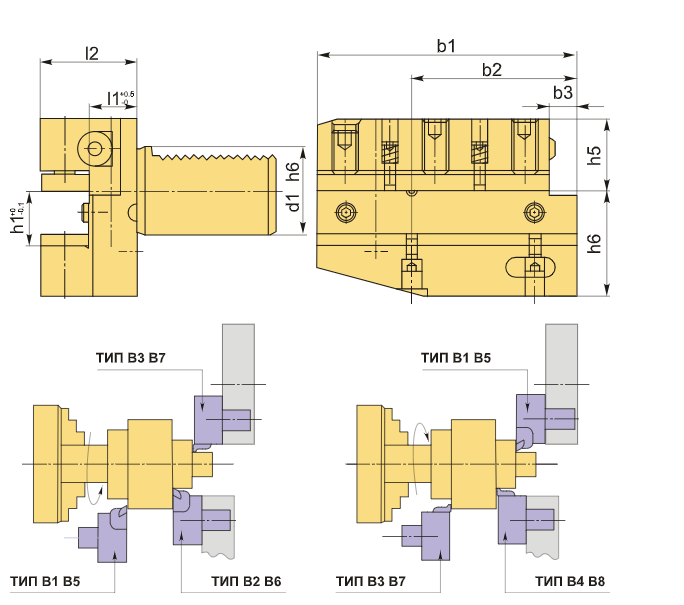

Резцедержатель VDI50 типа B5 в радиальном исполнении с правосторонним направлением и удлиненной серией. Базовая опорная поверхность данного инструмента расположена ниже оси центров (оси вращения шпинделя). Он предназначен для радиального и продольного наружного точения. Держатель типа B5 выполняет функции аналогичные типу B1, но отличается увеличенной длиной опорной и зажимной поверхности, что повышает жесткость фиксации инструмента. Высота h1 составляет 32/25 мм (с проставкой 25 мм – 32 мм без проставки).

Инструментальный блок VDI50 типа B5 предназначен для резцов с прямоугольным сечением. Эти оправки VDI применяются для наружной продольной обработки и торцевого точения. Резцы устанавливаются пластиной вверх, при этом опорная поверхность находится ниже оси центров.

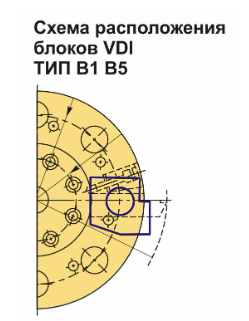

Кроме того, резцедержатель оборудован хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который фиксируется в специальном отверстии револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — снабжён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное, контролируемое перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости длительной настройки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B5-50x32x55 Держатель инструмента VDI радиальный, правый удлиненный купить в Екатеринбурге по цене 8299,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
