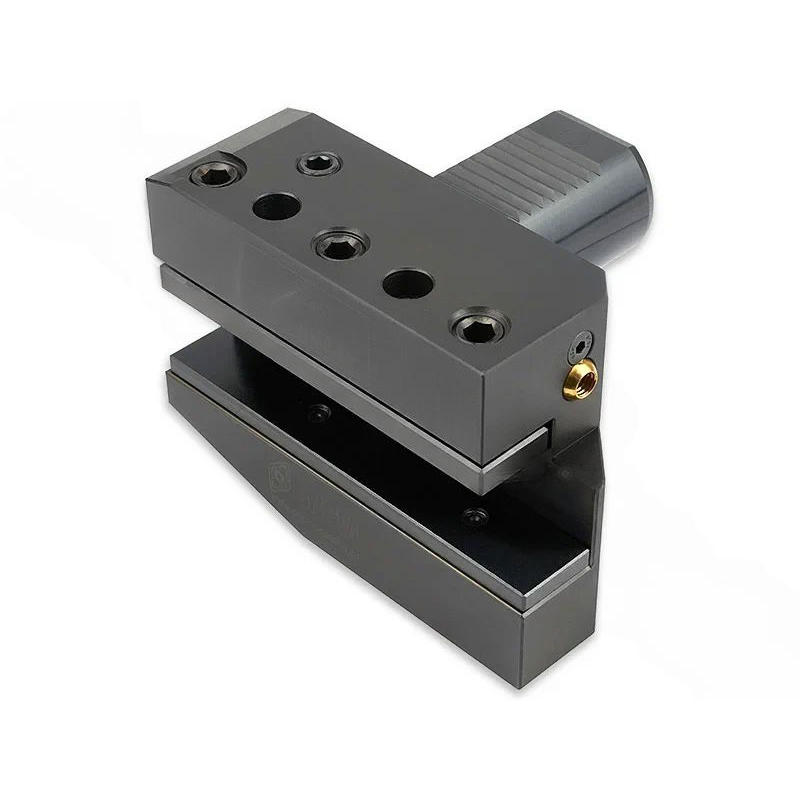

B5-30x20x60 Держатель инструмента VDI радиальный, правый удлиненный

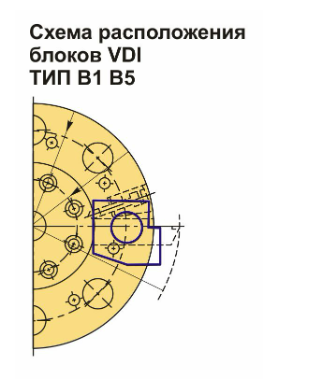

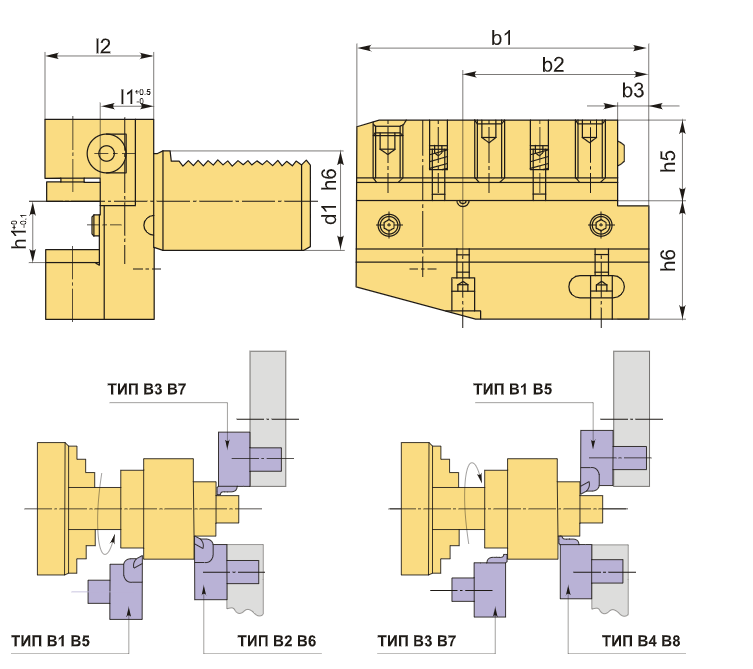

Резцедержатель VDI30 типа B5, радиальный, правый, удлиненной серии. Базовая опорная поверхность этого держателя расположена ниже оси центров (оси вращения шпинделя), что делает его подходящим для радиального и продольного наружного точения. Характеризующийся такой же функцией и конструкцией, как VDI30 тип B1, держатель B5 выделяется увеличенной длиной опорной и зажимной поверхности, что существенно повышает жесткость закрепления инструмента. Высота h1 составляет 20/16 мм (с проставкой 16 мм — 20 мм без проставки).

Инструментальный блок VDI30 типа B5 предназначен для резцов с прямоугольным сечением. Он используется для наружной продольной обработки и торцевого точения, при этом резец устанавливается с пластиной вверх, а его опорная поверхность оказывается ниже оси центров.

Этот резцедержатель имеет хвостовик DIN 69880 (согласно ГОСТ 24900), который фиксируется в специальном гнезде револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю смену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B5-30x20x60 Держатель инструмента VDI радиальный, правый удлиненный купить в Екатеринбурге по цене 11296,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
