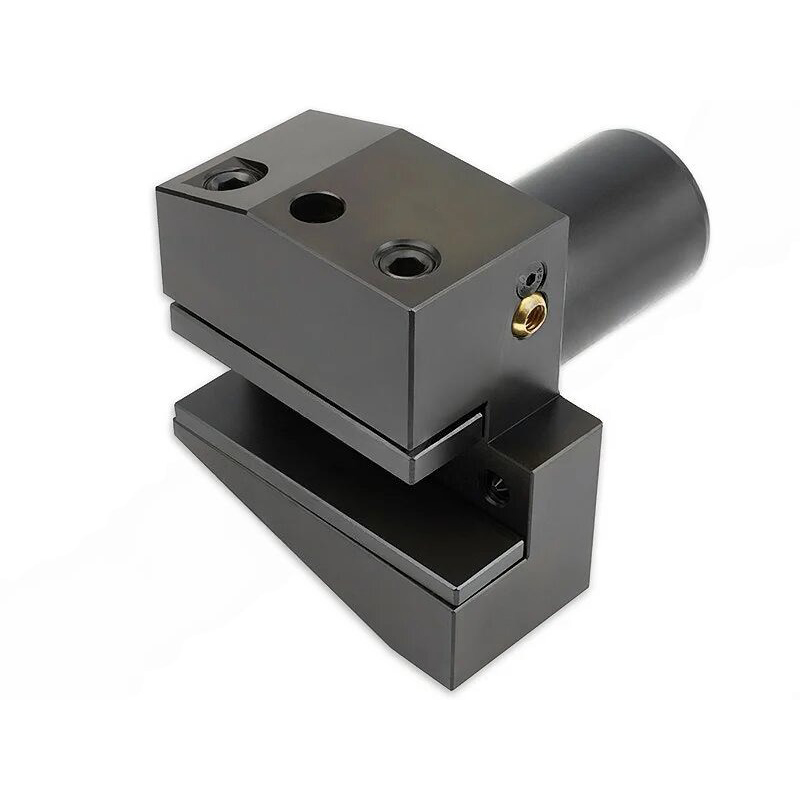

B4-60x32x60 Держатель инструмента VDI радиальный перевернутый, левый

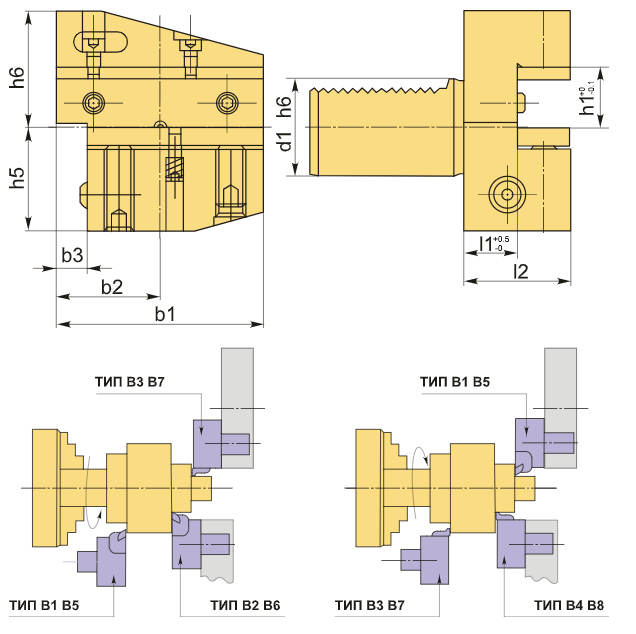

Резцедержатель VDI60 типа B4 представляет собой радиальный обратный вариант, левостороннего исполнения, и принадлежит к укороченной серии. Его базовая опорная поверхность расположено выше оси центра, что соответствует оси вращения шпинделя. Этот инструмент предназначен для радиального и продольного наружного точения с высотой h1 32/25 мм (при использовании проставки 25 мм — 32 мм без проставки).

Инструментальный блок VDI60 типа B4 разработан для резцов с прямоугольным сечением. Данные оправки VDI идеально подходят для наружной продольной обработки, а также для торцевого точения. Резец монтируется пластиной вниз, при этом опорная поверхность располагается выше оси центров.

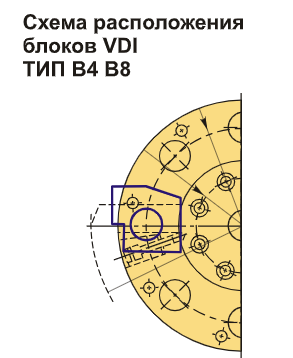

Резцедержатель комплектуется хвостовиком DIN 69880 (по ГОСТ 24900), который размещается в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — снабжён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Также в конструкции предусмотрено внутреннее отверстие, предназначенное для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B4-60x32x60 Держатель инструмента VDI радиальный перевернутый, левый купить в Екатеринбурге по цене 25049,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
