B4-50x32x55 Держатель инструмента VDI радиальный перевернутый, левый

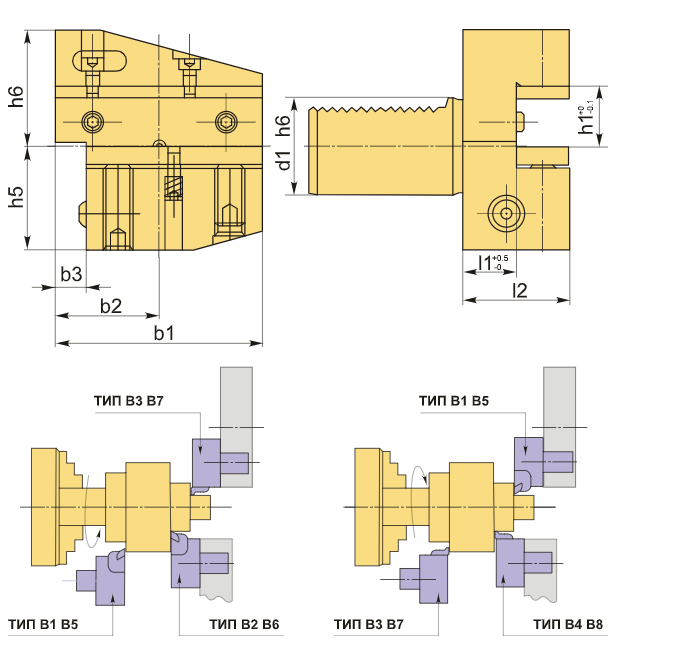

Резцедержатель типа B4 VDI50, радиальный обратный, левый, укороченной серии. Базовая опорная поверхность располагается выше оси центров (оси вращения шпинделя). Эти держатели предназначены для установки в револьверную головку и используются как для радиального, так и для продольного наружного точения. Высота h1 составляет 32/25 мм (при использовании проставки 25 мм – 32 мм без проставки).

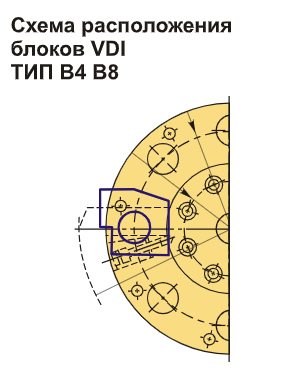

Инструментальный блок VDI50 типа B4 предназначен для резцов с прямоугольным сечением. Данный тип оправок VDI применяется в наружной продольной обработке и торцевом точении. Резец устанавливается с пластиной вниз, а опорная поверхность располагается выше оси центров.

Резцедержатель оснащен хвостовиком DIN 69880 (по ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости дополнительной настройки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B4-50x32x55 Держатель инструмента VDI радиальный перевернутый, левый купить в Екатеринбурге по цене 14417,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
