B4-50x32x55 держатель инструмента VDI BRIGHT-TOOLS

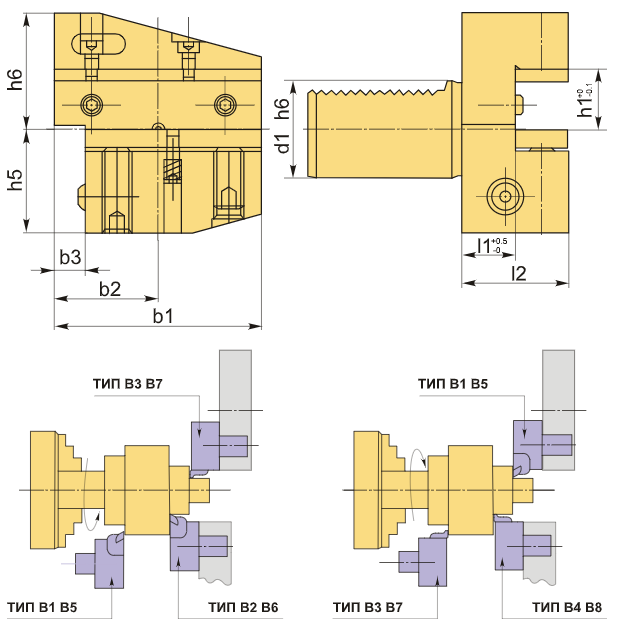

Резцедержатель VDI50 типа B4 представляет собой левую радиальную модель с укороченной серией. Базовая опорная поверхность находится выше оси центров (оси вращения шпинделя), что делает его подходящим для радиального и продольного наружного точения. Высота h1 составляет 32 мм без проставки и 25 мм с проставкой 25 мм.

Инструментальный блок VDI60 типа B4 предназначен для резцов с прямоугольным сечением. Данная модель оправок VDI используется для наружной продольной обработки и торцевого точения. Резец устанавливается с пластиной вниз, при этом опорная поверхность выше оси центров.

Резцедержатель также оборудован хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который надежно фиксируется в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно конструкция совместима со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости длительной настройки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B4-50x32x55 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 15269,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
