B4-40x25x44 Держатель инструмента VDI радиальный перевернутый, левый

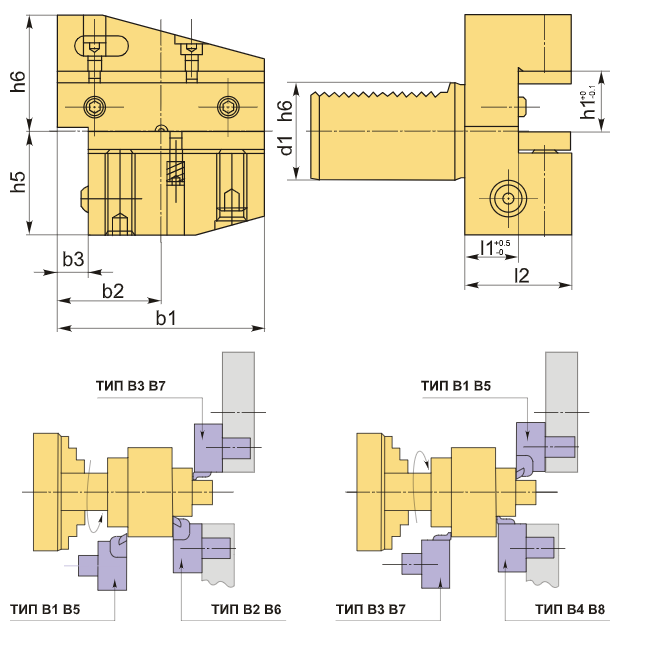

Резцедержатель VDI40 типа B4 — это радиальный обратный инструмент, предназначенный для размещения резцов. Он выполнен в укороченной серии и имеет базовую опорную поверхность, находящуюся выше оси центров (оси вращения шпинделя). Этот инструмент подходит для радиального и продольного наружного точения. Высота h1 составляет 25 мм (без проставки) и 20 мм (с проставкой 20 мм).

Инструментальный блок VDI40 типа B4 предназначен для резцов с прямоугольным сечением. Он используется для наружной продольной обработки и торцевого точения. Резец устанавливается с пластиной вниз, а опорная поверхность располагается выше оси центров.

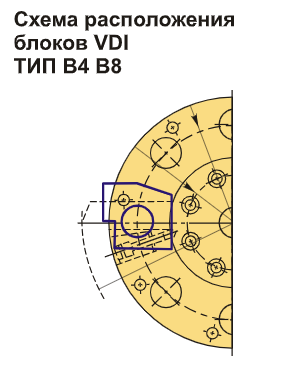

В конструкции резцедержателя предусмотрен хвостовик по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который надежно закрепляется в специализированном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно конструкция совместима со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такой стандарт гарантирует универсальность — инструмент подходит для оборудования любых производителей и полностью взаимозаменяем.

B4-40x25x44 Держатель инструмента VDI радиальный перевернутый, левый купить в Екатеринбурге по цене 7067,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
