B4-30x20x40 Держатель инструмента VDI радиальный перевернутый, левый

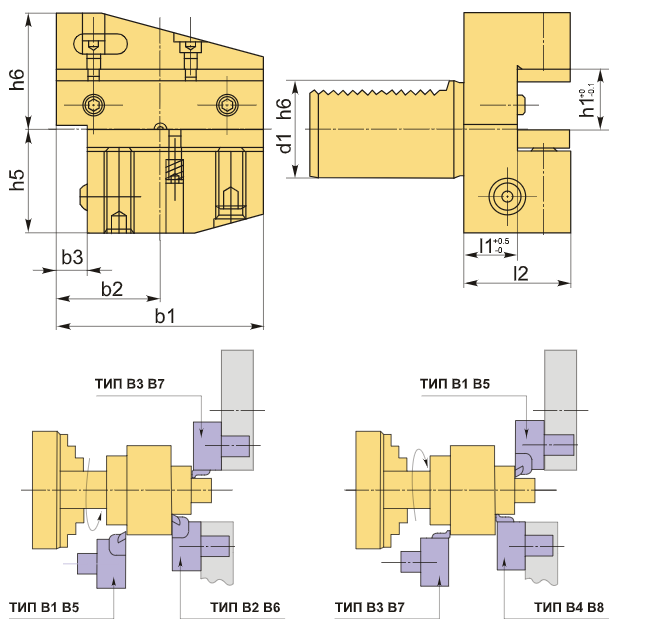

Резцедержатель VDI30 типа B4, радиальный обратный, левосторонний, представляет собой укороченную серию. Его базовая опорная поверхность расположена выше оси центров, что соответствует оси вращения шпинделя. Данное устройство подходит для установки в револьверные головки и предназначено для радиального и продольного наружного точения. Высота h1 составляет 20 мм (без проставки) и 16 мм (с проставкой).

Инструментальный блок VDI30 типа B4 предназначен для резцов с прямоугольным сечением. Этот тип оправок используется для наружной продольной обработки и торцевого точения. Установка резца выполняется с пластиной обращенной вниз, при этом опорная поверхность резца находится выше оси центров.

Резцедержатель имеет хвостовик стандарта DIN 69880 (по ГОСТ 24900) с зубьями, что позволяет ему прочно фиксироваться в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — снабжён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено специальное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости длительной настройки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B4-30x20x40 Держатель инструмента VDI радиальный перевернутый, левый купить в Екатеринбурге по цене 6424,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
