B4-30x20x40 держатель инструмента VDI BRIGHT-TOOLS

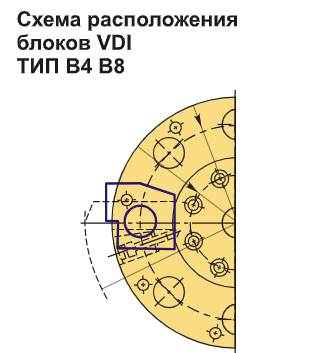

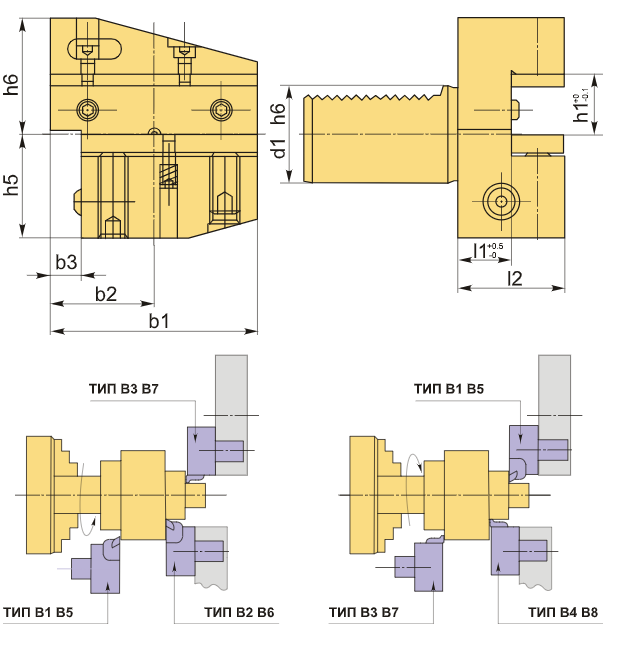

Резцедержатель VDI30 типа B4, радиальный обратный, левосторонний, укороченного исполнения. Базовая опорная поверхность находится на уровне, превышающем ось центров (ось вращения шпинделя). Предназначен для радиального и продольного наружного точения. Высота h1 составляет 20/16 мм (с вставкой 16 мм, без вставки 20 мм).

Инструментальный блок VDI30 типа B4 предназначен для резцов с прямоугольным сечением. Этот тип оправок VDI применяется для наружного продольного и торцевого точения. Резец устанавливается с пластины вниз, при этом опорная поверхность находится выше оси центров.

Резцедержатель включает хвостовик по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который фиксируется в специально предназначенном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости дополнительной настройки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B4-30x20x40 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 9056,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
