B3-60x32x60 Держатель инструмента VDI радиальный перевернутый, правый

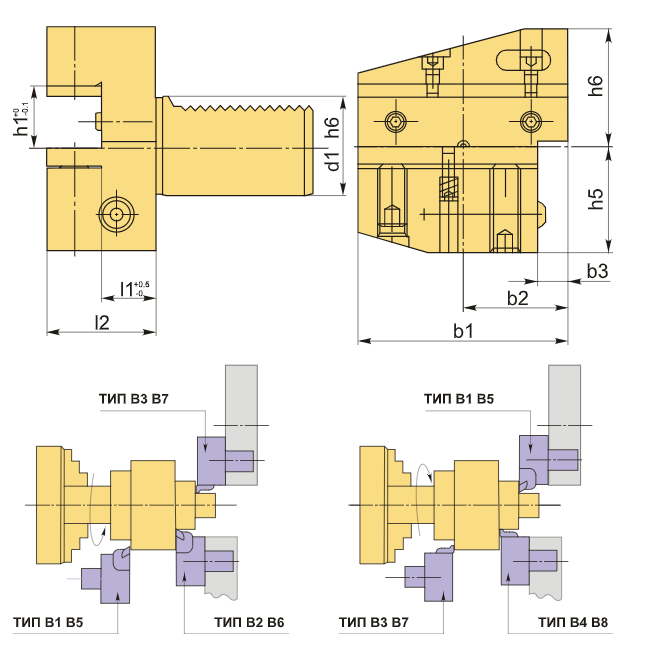

Резцедержатель VDI60 типа B3 является радиальным обратным и правым, относясь к укороченной серии. Он имеет базовую опорную поверхность, которая находится выше оси центров (оси вращения шпинделя), что позволяет его использовать для радиального и продольного наружного точения. Высота составляет 32/25 мм (в зависимости от наличия проставки: 25 мм с проставкой, 32 мм без неё).

Инструментальный блок VDI60 типа B3 предназначен для резцов с прямоугольным сечением. Эта модель оправок VDI предназначена для наружной продольной обработки и торцевого точения. Установка резца происходит так, что пластина направлена вниз, а его опорная поверхность располагается выше оси центров.

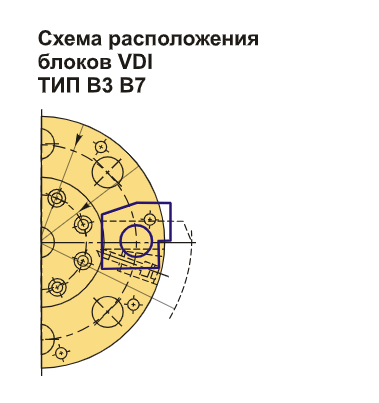

Резцедержатель оборудован хвостовиком DIN 69880 (соответствующий ГОСТ 24900) с зубцами, который крепится в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено специальное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B3-60x32x60 Держатель инструмента VDI радиальный перевернутый, правый купить в Екатеринбурге по цене 25049,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
