B3-60x32x60 держатель инструмента VDI BRIGHT-TOOLS

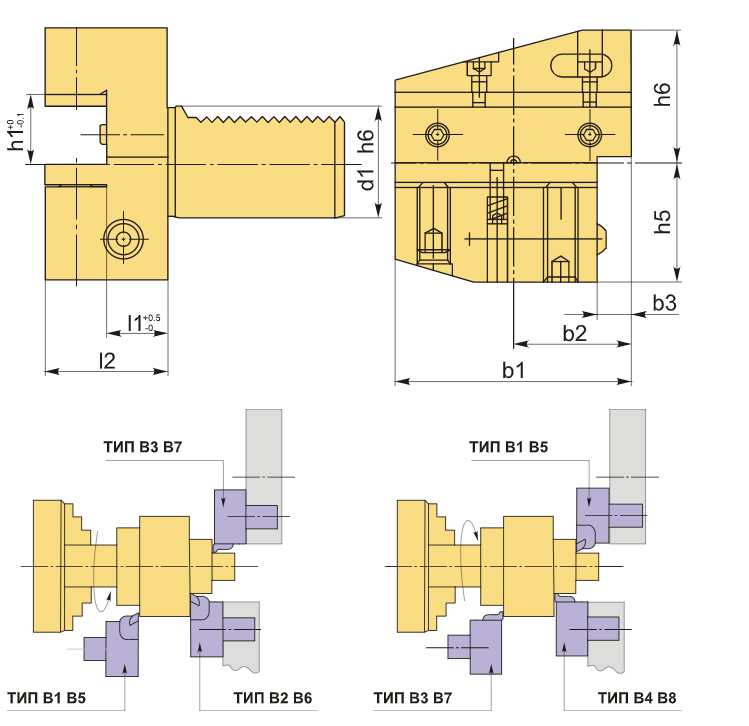

Резцедержатель VDI60 типа B3 представляет собой радиальный обратный инструмент с правосторонней ориентацией и укороченной конструкцией. Базовая опора расположена выше оси центров, что делает его подходящим для радиального и продольного наружного точения. Высота инструмента составляет 32 мм без проставки и 25 мм с проставкой 25 мм.

Блок инструментальный VDI60 типа B3 предназначен для резцов с прямоугольным сечением и применяется в операциях наружной продольной обработки и торцевого точения. Резец устанавливается так, что его срез располагается вниз, а поддерживающая поверхность находится выше оси центров.

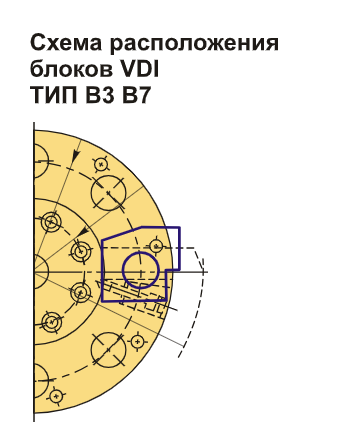

Данный резцедержатель комплектуется хвостовиком, соответствующим стандарту DIN 69880 (ГОСТ 24900), который фиксируется в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — снабжён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Также в конструкции предусмотрено внутреннее отверстие, предназначенное для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания. Направление струи СОЖ регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости длительной настройки. Такой стандарт гарантирует универсальность — инструмент подходит для оборудования любых производителей и полностью взаимозаменяем.

B3-60x32x60 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 26325,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
