B3-50x32x55 Держатель инструмента VDI радиальный перевернутый, правый

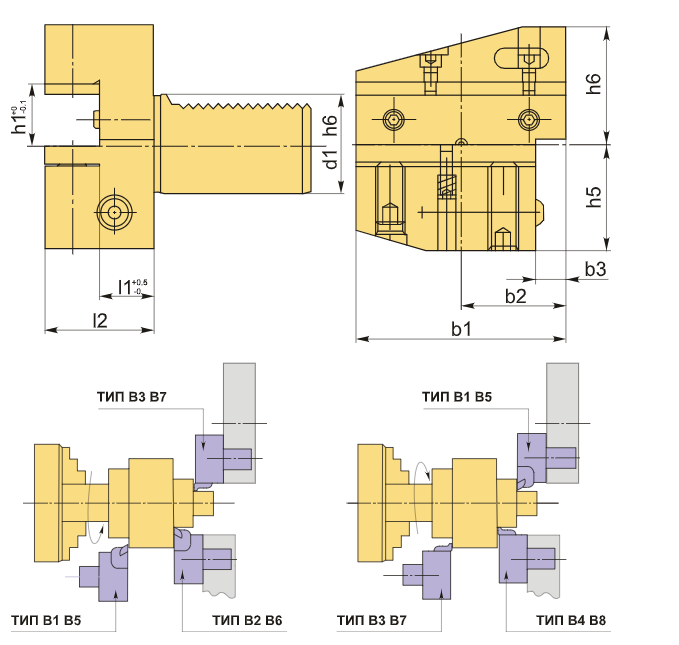

Резцедержатель VDI50 тип B3 предназначен для радиального обратного точения, выполнен в укороченной версии. Базовая опорная поверхность располагается выше оси центров, что делает его подходящим для радиальной и продольной обработки наружной поверхности. Высота составляет 32 мм с использованием проставки 25 мм и 25 мм без проставки.

Инструментальный блок VDI50 типа B3 предназначен для резцов с прямоугольным профилем. Он используется в качестве наружной державки (согласно типу оправок VDI) для проведения наружной продольной и торцевой обработки. Резец фиксируется с пластиной вниз, при этом его опорная поверхность возвышена относительно оси центров.

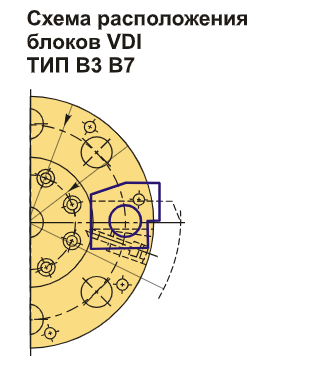

Конструкция резцедержателя включает хвостовик по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное гнездо револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них предназначены для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное скольжение при настройке. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости дополнительной настройки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B3-50x32x55 Держатель инструмента VDI радиальный перевернутый, правый купить в Екатеринбурге по цене 9735,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
